苹果最新AR/VR头显专利可提供旨在与用户面部舒适贴合的面垫

查看引用/信息源请点击:映维网

旨在与用户面部舒适贴合的面垫

映维网 2021年02月18日)对于头戴式显示器,面部接口是一个重要的组件。日前美国专利商标局公布了一份名为“Head-mounted display unit with adaptable facial interface”的苹果专利申请,其主要介绍了能够与用户面部舒适贴合的面垫。

在一个实现中,头戴式显示器包括显示器组件和面部接口。显示器组件包括显示器。面部接口耦合到显示组件以由用户面部支撑显示组件。

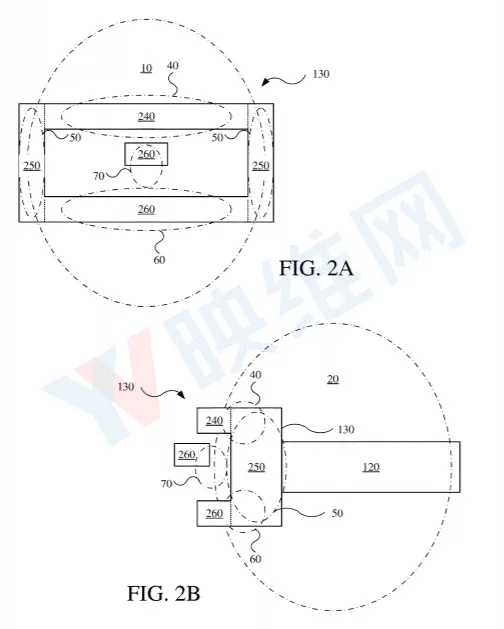

面部接口包括第一面部支撑部分,其与用户眼睛上方的上面部区域贴合。面部接口同时包括第二面部支撑部分,其与用户眼睛下方的下面部区域贴合。在参考位置(用户正常穿戴头显且直视前方),由第一面部支撑部分在显示组件和上面部区域之间提供的第一垂直刚度大于由第二面部支撑部分在显示组件和下面部区域之间提供的第二垂直刚度。

在参考位置,第一面部支撑部分在显示组件和上面部区域之间提供的第一前后位移范围可以大于第二面部支撑部分在显示组件和下面部区域之间提供的第二前后位移范围。

在参考位置,施加在面部接口和上面部区域之间的第一前后力可以大于施加在面部界面和下面部部区域之间的第二前后力。

在参考位置,施加到面部界面和上面部区域之间的第一垂直力可以大于施加到面部界面和下面部区域之间的第二垂直力,和/或第一垂直力与第一前后力的第一比率可以大于第二个垂直力与第二个前后力的比值。

头戴式显示器可以进一步包括耦合至显示器组件的头部接口,其与用户的头部贴合以支撑显示器组件。头部接口在参考位置可以处于张力状态,并压缩显示器组件与用户面部之间的面部接口。头戴式显示器同时可以包括,符合用户面形和/或延伸至第二面部支撑部分下方以阻止环境光到达用户眼睛的光封条。光封条延伸至第二面部支撑部分下方。

第二面部支撑部分可包括提供较低错切顺应性的枢轴机制,所述枢轴机制可包括细长滚柱、球形滚柱或多轴万向节,以及在正常方向提供正常顺应性的弹簧中的一个。第二面部支撑部分的错切顺应性可大于第一面部支撑部分的错切顺应性。

在一个实施例中,面部接口耦合到显示组件并且包括枢转机制,所述枢转机制贴合到用户眼睛下方的下面部区域,并相对于显示组件枢转以提供显示组件和下面部区域之间的垂直顺应性。

枢轴机构可以包括一个弹簧,该弹簧在显示器组件和面部下部区域之间提供正常的顺应性。头戴式显示器可进一步包括耦合至显示器组件且在枢轴机构下方接合用户的顺应性密封件。

在一个实施例中,头戴式显示器可以包含第三面部支撑部分,其与具有第三刚度的用户鼻子贴合。

相关专利Apple Patent | Head-mounted display unit with adaptable facial interface

名为“Head-mounted display unit with adaptable facial interface”的苹果专利申请最初在2020年7月提交,并在日前由美国专利商标局公布。
