本文来自Oculus的David Farrell

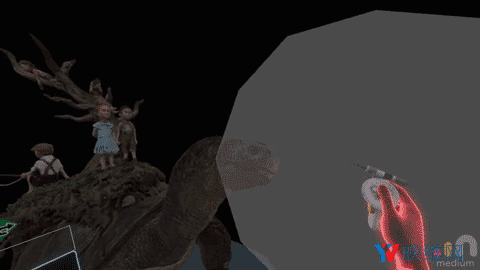

（映维网 2017年12月28日）Oculus Medium是一款专为Touch设计的沉浸式VR体验，你可以在VR环境之中雕刻，建模，绘制和创建有形对象。Oculus最近添加了Move Tool，它允许用户抓拿，移动和重新设置雕刻作品的一部分。“Move Tool”是Medium“Summer of Move”（1.2版本）更新的主要功能之一，这也是Medium用户长期以来的反馈要求。

Move Tool是VR中的一个强大工具，因为它支持用户同时转换和旋转3D对象。对于这样的更改，以往的非VR应用程序需要用户通过鼠标和键盘进行单独的操作，而既麻烦，又不直观，并且通常局限于2D平面（如屏幕空间或垂直于平面）。

在过去一年中，Oculus对Move Tool创建了三个版本的原型。前两个原型因各种原因而被放弃，我们将文章后面进行讨论。工具的第三个版本，也是最后一个版本（当前版本）使用了一种更强大的雕刻数据处理方式。在这篇文章中，我将介绍如何使用Touch控制器创建位移字段；我们是如何将位移字段应用于3D对象；并讨论我们创建的三个原型。在以后的文章中，我们将仔细研究Medium是如何将三角网格转换为有向距离字段（signed distance field，SDF），以及这将如何为其他类型的雕刻操作提供帮助。

1. 6自由度输入

Touch控制器为每只手提供了高度准确的6自由度（DOF）输入。6DOF意味着你可以用手控制三维平移和旋转。这与平面屏幕所支持2DOF鼠标完全不同。你可以直接在3D环境中思考，无需再把鼠标的运动映射至3D空间，而且雕塑的调整只能通过平移和旋转来完成。

与其他2D程序的类似工具相比，这是Move Tool与众不同的功能之一。在使用Medium的时候，我们很容易就会理所当然地认为，我们可以简单通过移动手部来指定一个位置和方向。回顾使用鼠标操作平板应用程序的时候，鼠标的2DOF限制了你对变换的表达。与之相比，Medium等VR应用为用户提供了一个直接的方式来进行同时转换和旋转3D对象。

一种解释6DOF输入的方法是，定义一个变换矩阵。通过用手部控制变换矩阵，我们可以轻松操作3D对象。Move Tool使用来自Touch控制器的输入来创建一对变换矩阵：定义移动效果的起始变换矩阵；定义雕刻最终位置和方向的结束变换矩阵。这一对矩阵将输入至产生位移字段的变形函数中。

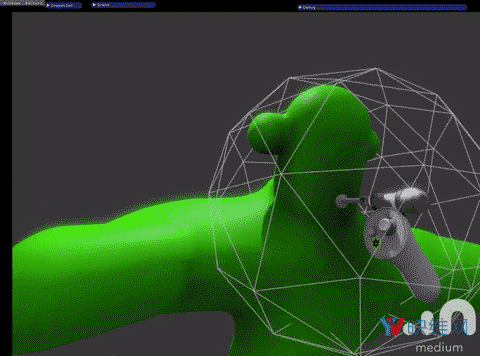

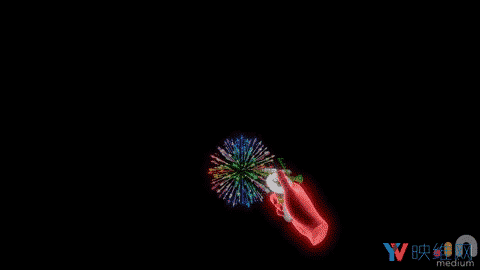

以下是起始变换矩阵和结束变换矩阵的形象化展示：

2. 位移字段

Move Tool的三个原型版本都采用了可应用于雕刻的位移字段概念。位移字段定义字段中每一个点的一个矢量，而这个字段可用于移位（变形）嵌入其中的对象。这是把Touch控制器的手部姿势转换为可应用于3D对象的操作的一种直接方式。

当你第一次按下扳机键时，我们会捕捉当前变换矩阵，并将其作为变形的开始。当你移动手部时，我们会捕获第二个变换矩阵，并将其作为变形的终点。当你释放扳机键时，我们会应用变形网格（在此之前，我们会向用户显示变形结果的快速效果预览图）。在按下扳机键时，另一只手仍然可以抓拿雕刻和操作雕刻的位置，但Move Tool会保持在同一位置。这种双手操作往往比单手操作更容易。从数学的角度来看，当你第一次按下扳机键时，我们会设置StartTransformMatrix；当你释放扳机键时，我们则设置NewTransformMatrix。我们同时允许用户控制适用于工具的目标球面大小，以及一个球面内层，而其中一切都以100％位移（如果点位于其间，我们则平滑地插入影响）。考虑到这一切，我们可以使用这个公式来创建一个位移矢量：

displacement(p) = p + falloff * (NewTransformMatrix * inv(StartTransformMatrix) * p - p)

其中

p = a 3D point,
falloff = smoothstep(outerradius, innerradius, distance(p - StartTransformMatrix.translation), smoothstep() is the same as HLSL/GLSL’s smoothstep()

这个函数创建了一个我们将应用于雕刻的位移字段。

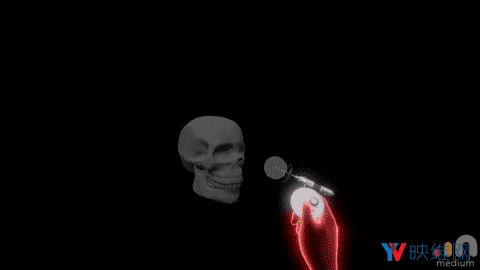

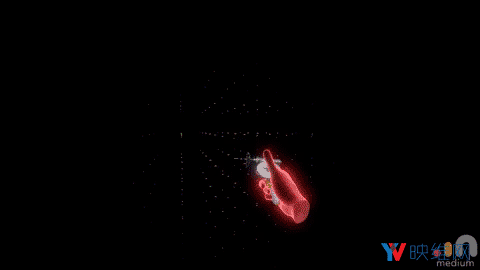

下面是位移字段的样式。视频演示了转换，旋转。打漩和缩放。其他位移字段同样可以使用，例如，我们正在考虑如何将这个应用于拧捏/膨胀工具。

3. Medium的曲面呈现

在解释Move Tool三个原型的开发之前，我将介绍Medium是如何代表雕刻数据的部分信息。

Medium用隐式曲面定义3D对象（雕刻）。曲面存储为像素三维网格中的有向距离字段（SDF）。SDF包含一系列可以区分三角网格的有用属性，例如加，减和相交这样的CSG操作。另外，SDF从来不会自相交，你总是能清楚确定一个点是位于内部还是外部。另一方面，三角网格是存储曲面的显式方法。当你想要转换或移置一个点时，它们的效果十分显著，但它们可以自相交并且存在其他数值问题。CGS操作难以作用域三角网格。

距离值的3D数组很快就会变得很大。为了管理这个数据集，我们只存储距离曲面的距离值。这个区域被称为水平集的“narrow band（窄带）”。Medium的narrow band宽度是2，这意味着它会固定[-2.0 .. +2.0]范围以外的任何距离值。Medium会稀疏地存储距离数据：它将3D数组划分为8x8x8的数据块，只有包含对象实体部分的区块才存储在散列表中。

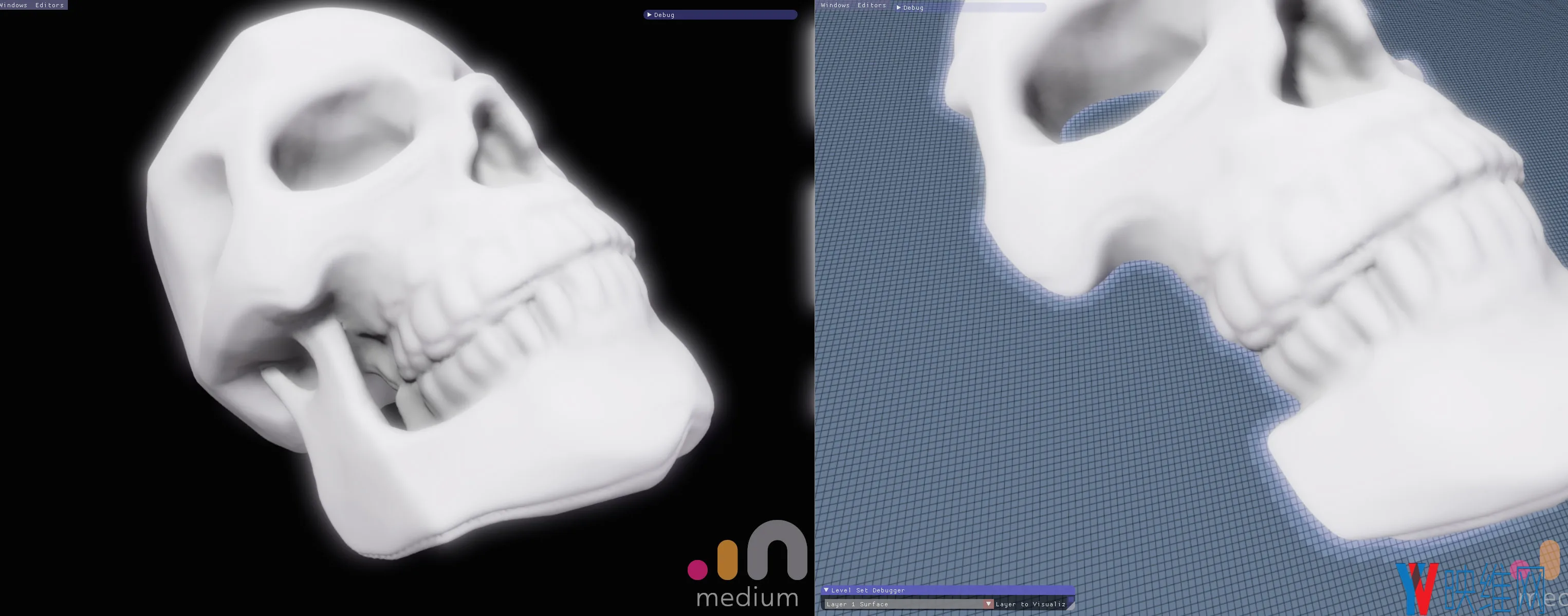

左边是一个雕刻；右边是SDF一部分的形象化呈现。narrow band是靠近曲面的浅蓝色区域。

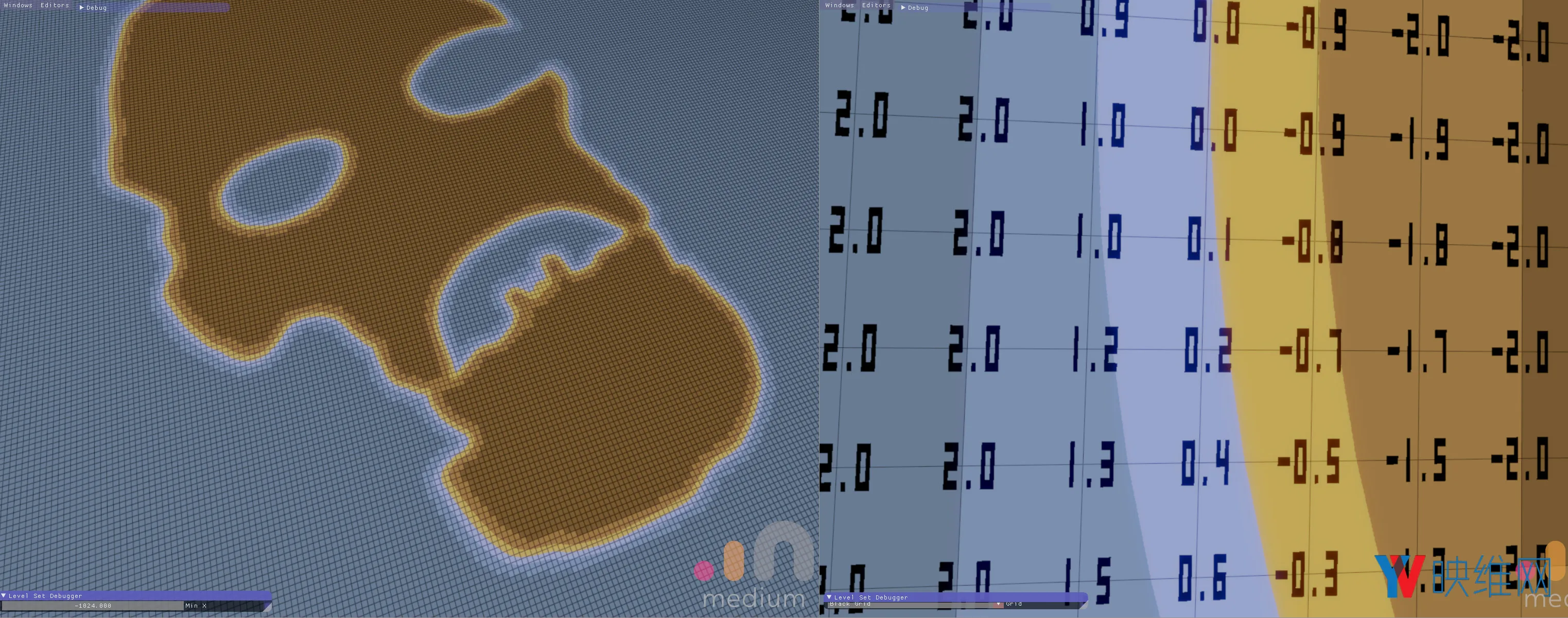

左边是不带曲面的SDF。蓝色在曲面之外，橙色则位于里面。右边是包含有向距离数字的的近景图。注意数据是如何固定在narrow band上。

4. 第一代Move Tool原型

Move Tool的第一个版本采用了水平集方法（level set），通过位移字段来平移SDF。在水平集平移这种技术中，一个简单的偏微分方程式会描述运动通过一个速度字段。由于这个方程式重复应用于SDF数据的3D网格，曲面将会移动。

我们是根据一个欧拉模型模拟来实施水平集平移。这从一个指向距离字段开始，通过将平移偏微分方程应用至字段来进行模拟，并且重新初始化字段以赋予其距离值。为了实现Move Tool，我们使用位移字段来平移雕刻曲面。

这个版本在大部分情况下否符合我们的预期，但有两个问题导致我们不满意最终的结果：随着时间的推移，细节出现了丢失，而且性能成本也很高。造成细节损失是原因是，通过网格上的距离样本来估算曲面时会导致一定的舍入误差。当网格采样点之间存在高频细节时，细节将会丢失。这种误差将随着模拟的每一步而不断累积（这被称为数值耗散）。平移技术的第二个问题是高性能成本。模拟的步长必须受到限制，从而确保曲面的每步移动不会超过一个网格点。因此，一次移动需要数百个模拟步骤。

即使这种平移方法对Move Tool而言效果不佳，但对其他工具来说，这是一种有用的技术，因为它可以自动处理拓扑变化。我们将其应用于Medium的Swirl Tool中。这同样出现了数值耗散的问题，但由于旋转可以迅速混合所有一切，所以细节的损失不是一个大问题。但对Move Tool来说，细节保存十分重要。当你移动手臂和手部时，你不会希望手指将由于数字耗散而消散于无。

由于细节损失和性能问题，我们决定不发布此版本的工具。

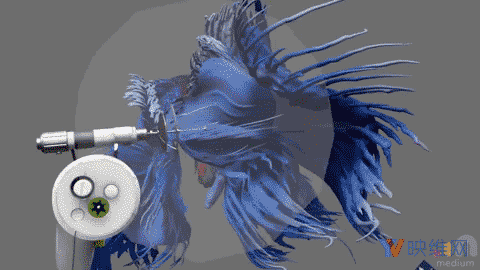

Move Tool版本1.0，即便是简单的雕刻都会造成细节损失。

5. 第二代Move Tool原型

Move Tool的第二个版本是由软件工程师Aaron Lieberman所编写，工作原理如下：

按下扳机键，将SDF数据的当前状态复制到一侧。
当用户移动Touch控制器时，我们可以想象该工具是一个胶囊。在胶囊中的每个网格点处，通过移动变形的反转（找到其原始距离值）来转换该点，从而对缓存的SDF进行采样。与Move Tool的第一个版本相比，该版本在你移动工具时可以保留大量的细节。然而，这种方法仍然存在一定的问题。

第一个问题是，你只能对一个指向距离字段进行刚体变换。只有平移和旋转才能保留指向距离字段所保持的欧氏距离。当位移字段伸展距离数据时（应用非均匀尺度），结果值将不再是距离。这打破了Medium关于指向距离字段属性的众多假设。我们考虑在结果字段上运行指向距离字段重新初始化，但重新初始化SDF往往会略微影响对象的细节，而这是我们试图避免发生的事情。另外在某些情况下，距离太不正确，甚至是重新初始化也无济于事。第二个问题是，这个版本同样存在性能问题。随着你移动工具，在你看到雕刻出现在新位置之前，你需要等待一小会。延迟的原因是，我们每次移动Touch控制器时都会对曲面进行网格重构。

我们决定放弃这种方法，因为距离字段并不正确，因为Move Tool2.0的性能无法提供抓取和操纵雕刻的逼真感觉。

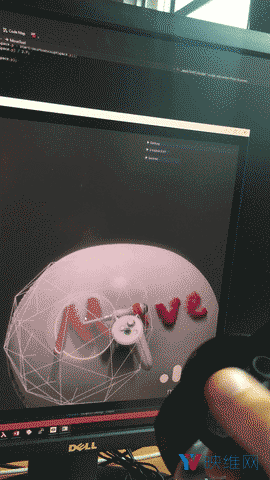

Move Tool2.0。我们寻找了一番才找到一个关于这个版本的视频，而视频实际上使其看上去效果不错。然而，你可以发现它在性能上遇到的挑战，这个雕刻跟Medium的初始球体一样大小。

6. 第三代Move Tool原型（最终版本）

在今年年初,Medium的设计负责人Lydia Choy和我重新讨论了Move Tool的问题，我们通过集思广益的方式来实施我们感到满意的事情。我们研究了其他基于三角形的3D内容创作应用，并参考了其中的移动工具和抓取笔刷。这种工具主要是移置三角网格的顶点。我们感到遗憾的是，这在三角网格上实现类似的操作十分简单，但对指向距离字段呈现而言则十分困难。

在进一步思考之后，我们提出了一个当时听起来非正统的方案，但最终取得了很好的结果。假如我们不直接使用SDK，而是使用三角网格，变形这个网格，然后再将其转换回SDK，这样又如何呢？Medium已经存在三角网格：我们不断使用Transvoxel来从等效曲面提取三角网格（一种Marching Cubes算法的变体）。这是GPU用于渲染的网格（我们也可以使用Raymarching的方法，但我们使用三角形是出于一系列与性能有关的原因）。

我们预计从三角网格到SDF的转换需要一定的时间进行计算，而且我们不确定速度有多快。所以我们决定分两个阶段实现新的移动工具：第一阶段将通过替换GPU顶点着色器中的顶点来显示移动的预览；第二阶段将是更长的转换过程。这遵循了我们其他一些工具的设计流程，比如像“Increase Resolution（增加分辨率）”那样的冗长图层操作，其中我们在操作完成时会显示Windows沙漏或OSX旋转指针的等价物。

Lydia开发了第一阶段，修改了雕刻顶点着色器代码。在我们感到满意后，我们发现变形三角网格的效果很好。即使在我们的默认分辨率级别下，你也可以执行移动，同时不会看到因镶嵌不足而造成的伪影。 Transvoxel生成的网格（以及大多数Marching Cubes风格的算法）具备两个可以使其适应这种变形风格的属性。这是一个非常密集的网格，曲面上均匀分布一系列的点（顶点）。此外，网格总是双面曲形（严密），我们在把三角网格转换回SDF时充分利用了这一点。

下面，你将可以看到Move Tool的两个阶段。在第一个阶段，用户使用Touch控制器来调整乌龟头部的位置，亦即操作雕刻。在第二阶段，我们将计算新的SDF数据。当操作的时间多于1秒时，我们将展示Medium的动画标志，提示用户系统正在处理之中，但我们仍然是在VR帧率下进行渲染。
