HTC发布Vive Focus 3拆机视频,介绍设备“五脏六腑”

查看引用/信息源请点击:roadtovr

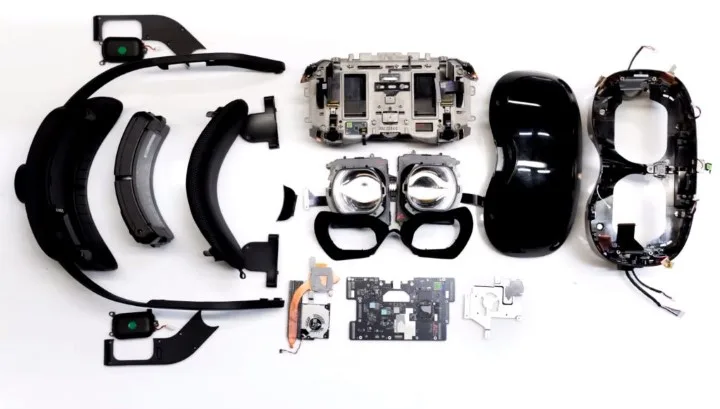

这款设备的“五脏六腑”

映维网 2021年06月26日)售价高达9888元人民币的Vive Focus 3已经正式开卖,而HTC Vive的全球硬件产品负责人沈烨则通过一个拆机视频向我们介绍了这款设备的“五脏六腑”。需要注意的是,他提醒用户不要随便拆机,因为这无疑违反了保修条款。

沈烨指出:“我们是用非常精密的机器来校准头显,光靠手是无法复制这种精度。”他同时指出,拆机用的模型属于预生产设备,所以外观看起来略有不同,但内部“几乎完全一样”。

下面是具体的拆机视频。另外,映维网整理了相关的文字版本:

沈烨首先解释了Vive Focus 3的规格,包括头带设计、集成音频解决方案、以及热插拔电池。

像所有的电池一样,将电池从设备中取出并不明智。这款26.6Wh的电池采用了适配头带形状参数的弧形设计,同时提供USB-C快速充电功能,可以在30分钟内从0%充到50%。得益于锂聚合物凝胶设计,它比传统的锂聚合物液体电池更耐泄漏和膨胀。

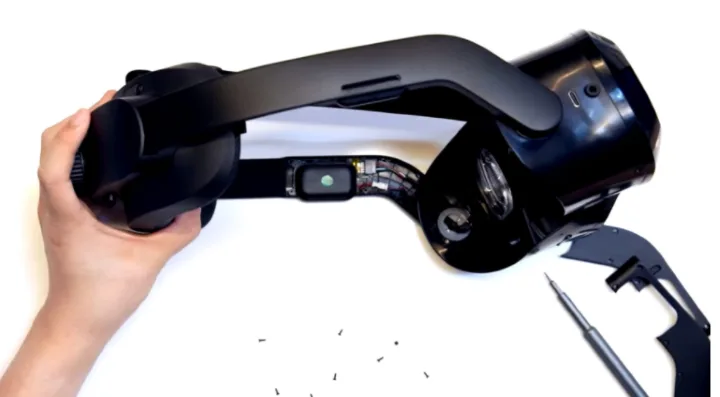

通过精密螺丝刀,我们第一眼看到了塑料头带的里面。从图片中可以看到,头带埋藏着联接后置电池的电源线、内置扬声器、以及通向头显前端主板的音频线。沈烨解释道,头带旋轴的白色环是一种特殊的聚合物,专为提升强度而设计。

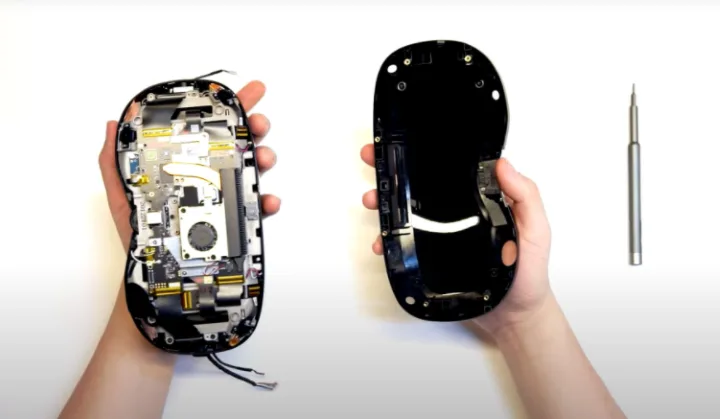

接下来,沈烨从透镜侧卸下数颗螺丝,以及隐藏在USB-C附件端口内的螺丝。这时,我们第一次看到主板,铜散热管,散热风扇,以及相关的带状电缆。

沈烨没有说明这个拆卸步骤中到底涉及多少个小螺丝,但可能非常多,因为散热管和风扇需要牢固地接到高通骁龙 XR-2芯片组。

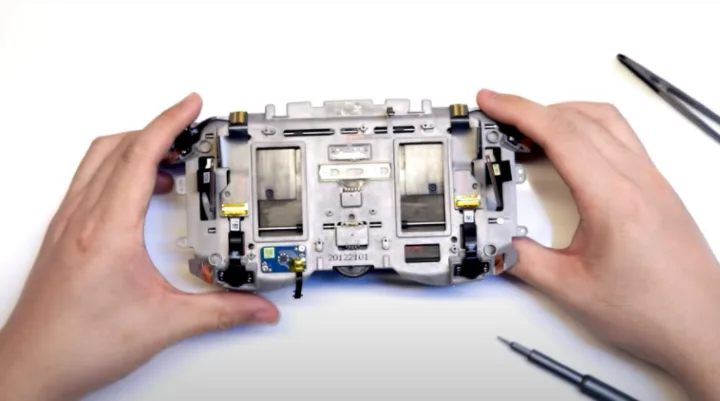

拆除了一定的带状电缆后,外壳和内部构件可以分离。另外,沈烨从镁合金框架拆下了几个连接器和主印刷电路板。沈烨表示,镁合金框架“比传统塑料轻20%,强度高500%”。

另外,镁合金框架可以帮助四个用于同时处理控制器追踪和头显房间尺度追踪的外置摄像头传感器散热。

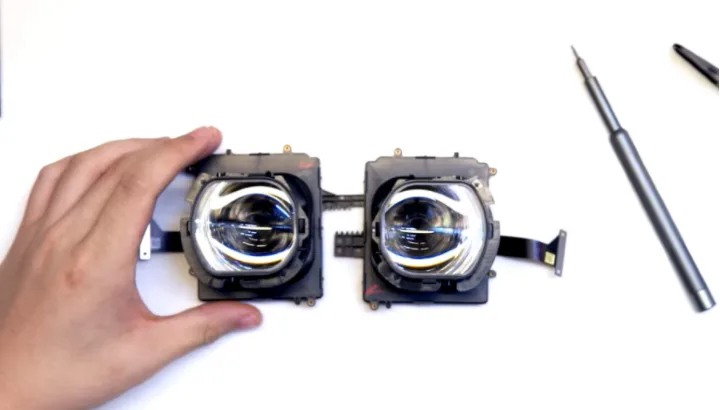

接下来是夹在一起的光学元件和显示器。中间的齿状设计是用来调整显示每位用户的瞳孔间距(IPD)。沈烨指出,这是一种双晶元件设计,可实现120度的水平视场。

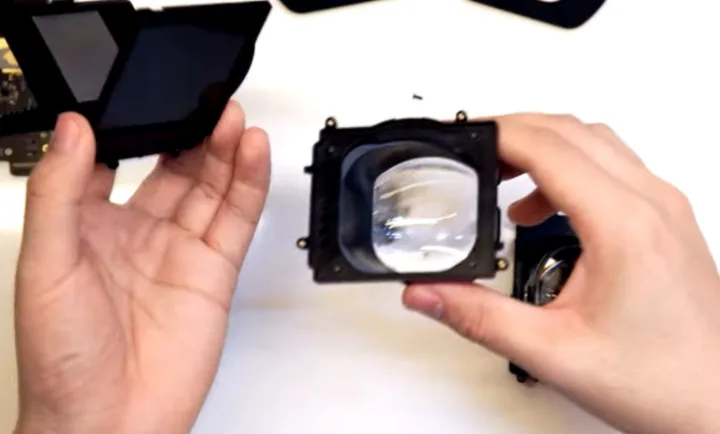

翻转整个组件,沈烨从外壳取下显示器,露出的是2448 x 2448 LCD面板。

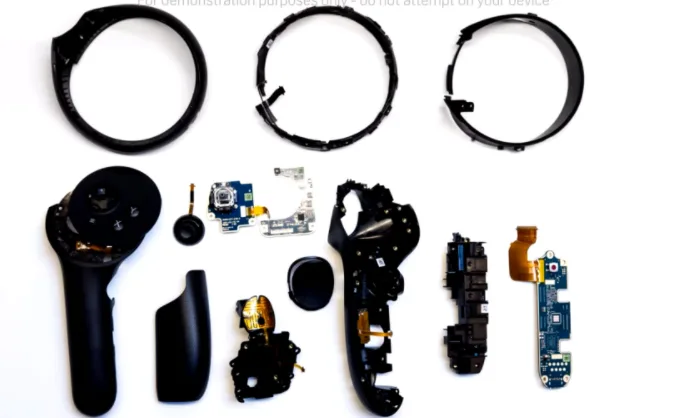

这就是头显的拆卸,接下来则是控制器。撬开盖板后,我们看到了控制器的电容传感器,它用于感测停靠在盖板区域的手指。

扭开更多的螺丝和更多的连接器后,顶部的追踪圆环可以从机身分离,并露出内部的红外LED标记。沈烨表示,为了提高追踪性能,圆环内侧设置有5个红外LED标记。

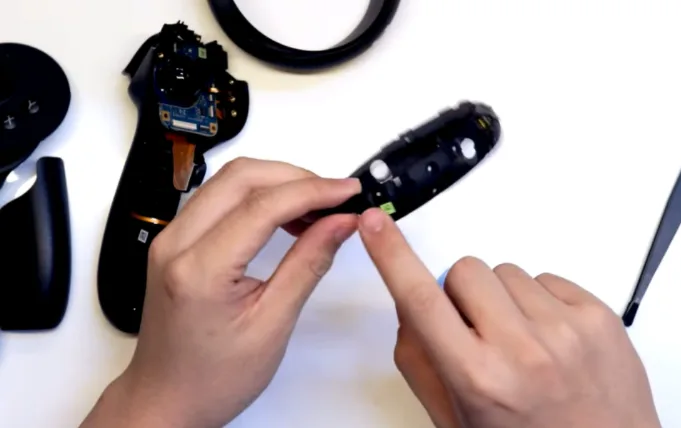

回到控制器的手柄,沈烨用力拉出了拇指摇杆。附接扳机键的上部组件由多个螺钉固定。只要拧下几颗螺丝就可顺利拆卸。

以上就是Vive Focus 3的拆机过程。详细的完整版本建议观看文章上方的视频。
