苹果最新AR专利为智能眼镜制造提出『光学对准』解决方案

查看引用/信息源请点击:patentlyapple

在头戴式装置的组装期间,显示元件可相对于波导布置以实现最佳对准

映维网 2021年01月29日)美国专利商标局日前公布了一份与苹果头显相关的专利申请。具体来说,这份专利用于头戴式装置的光学组件对准机制,比如说眼镜设备。

头戴式装置可由用户佩戴以在用户视场内显示视觉信息。头戴式装置可用作虚拟现实系统、增强现实系统和/或混合现实系统。用户可以查看由头戴四装置提供的输出,例如由显示器提供的视觉信息。显示器可以允许用户查看头戴式显示装置的外部环境。头戴式装置提供的其他输出可以包括音频输出和/或触觉反馈。用户可以通过可由头戴式装置的一个或多个组件处理的输入来进一步与头戴式装置交互。例如,当所述装置穿戴到用户头部时,用户可以提供触觉输入、语音命令和其他输入。

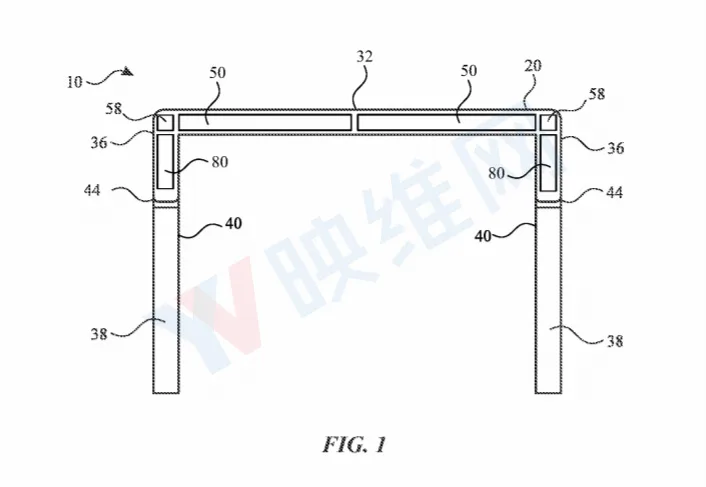

图1是苹果描述的头戴式装置(如智能眼镜)的透视图。

苹果的发明涵盖了头戴式装置,如智能眼镜、头戴式显示器和护目镜等,而它们可以执行由可穿戴设备中的组件(如传感器、电路和其他硬件)确定的一系列功能。以提供期望光学特性的对准方式来实现头戴式装置的组件,这是一种可取的情况,包括正确对准来自显示元件的视觉特征输出。

头戴式装置的显示元件的正确操作可以基于正确的对准。例如,在光投影显示元件配置成将光投射到波导的情况下,优选地实现显示元件和波导的相对对准以获得最佳性能。元件的失准可能会导致显示元件输出的视觉特征投影到所需位置以外的位置。

在图4中,显示元件#80以一种可以支撑自己并允许调节方向的方式耦合到头戴式装置的镜臂#40。

在头戴式装置的组装期间,显示元件可相对于波导布置以实现最佳对准。单个元件可以具有不同的制造公差,从而产生一系列不同的对准可能性。考虑到这种可能的失准范围,能够在组装期间和/或之后相对地对准元件是可取的情况。

对准机制可以集成到头戴式装置本身。光投射显示元件可以基于头戴式装置内的斜面构件的移动进行调节,以调节光投射显示元件相对于波导的方向。

相关专利Apple Patent | Optical alignment for head-mountable device

名为“Optical alignment for head-mountable device(用于头戴式设备的光学对准)”的专利申请最初在2020年提交,并在日前由美国专利商标局公布。需要注意的是,这只是一份专利申请,尚不确定苹果是否会或将于何时商业化所述的发明技术。
