深度分享：MR交互设计之“存在感”
所有努力都是为了达到一个终局：消灭虚拟和现实的感知界限。
（映维网 2020年05月11日）在科幻电影中，我们常常能看到外星人、怪兽出现在现实生活里。他们之所以能够让一个CG（计算机生成）形象和实拍场景完美地融合，是因为背后做了大量的努力。
本文来自燧光Ximmerse交互工程师卢智雄
首先，相机必须要被六自由度地跟踪，这样模型的移动才能和相机匹配，当然，实拍相机的参数和虚拟相机的参数必须一致（焦距、光圈、ISO等）；
其次，模型本身的建模和贴图有着正确的比例和足够高的精度；
除此之外，模型需要被环境影响，这包含与实拍环境一样的光照（需要在拍摄现场采集HDRI（高动态范围图像）作为环境光照贴图）、被前景物体正确地遮挡；

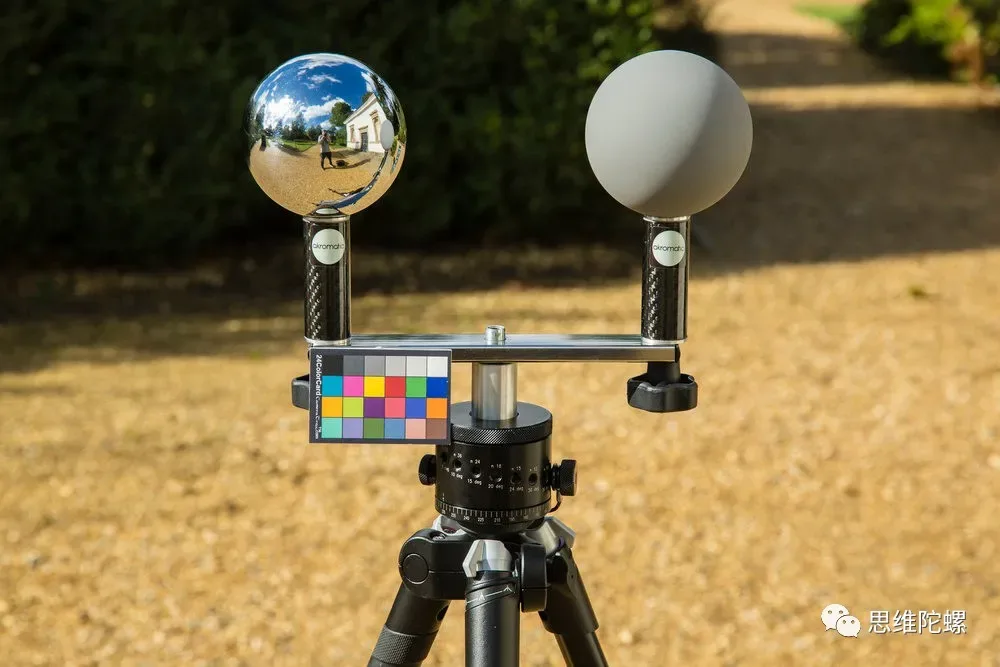

专业影视拍摄现场采样光照贴图的光照探针（VFX Light Probe）（由akromatic公司生产）

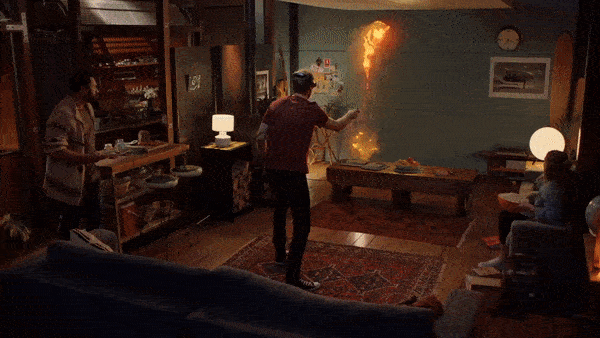

容易被忽略的是，模型需要影响环境，如模型在地面上的投影、镜面上的反射、模型在强光下的反射光、甚至是物理碰撞等等。

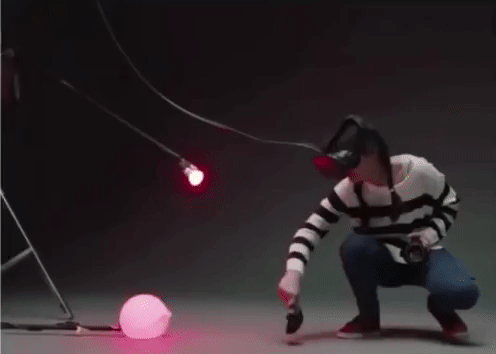

在实景中添加光源，使得演员的身体“被虚拟的红色光束照亮“！（出自Tilt Brush宣传片）
可以说，无法区分虚拟和现实的影视级特效是AR（增强现实）和MR（混合现实）在视觉效果上不断追求极致的北极星。
1. 技术限制
理想很丰满，现实很骨感。我们想要的影视级特效在AR和MR里面要实现，还有非常多的限制。

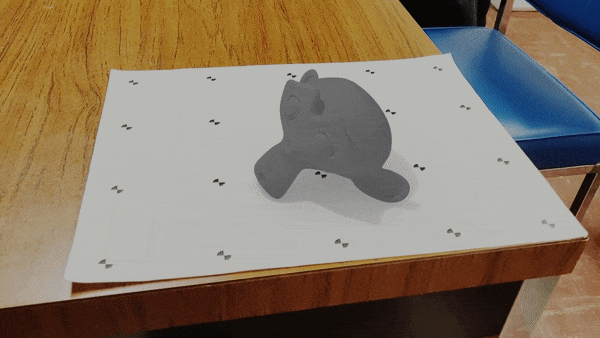

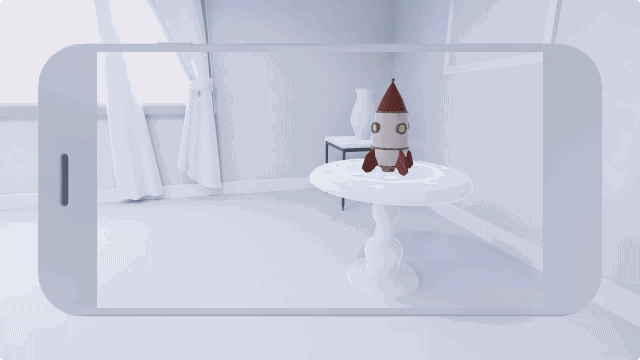

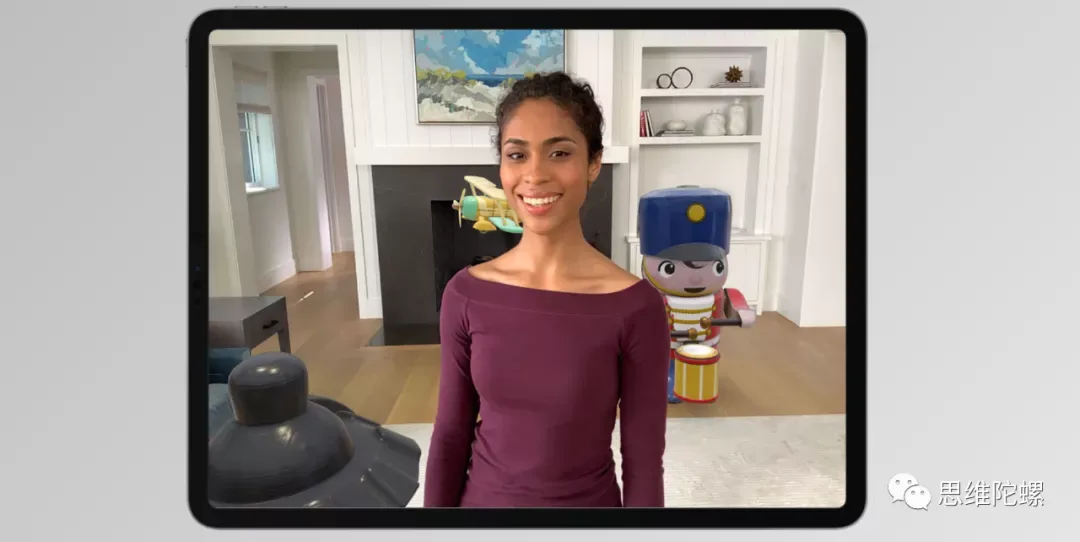

基于智能手机的AR在存在感方面有了非常大的进步，比如高质量的肢体和环境的实时遮挡。
MR头显则有更多的技术限制，比如无法渲染深色物体、阴影，且虚拟物体无法遮挡现实物体（Mutual Occulusion）。

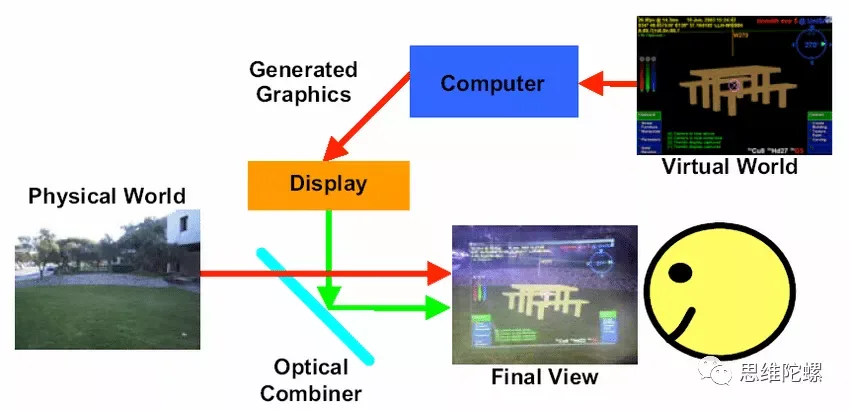

这都是因为光学穿透MR头显只能往视野里加光，不能减光。
这其实有点像Photoshop里的“变亮”的图层混合模式，而且图层透明度还不能是100%！

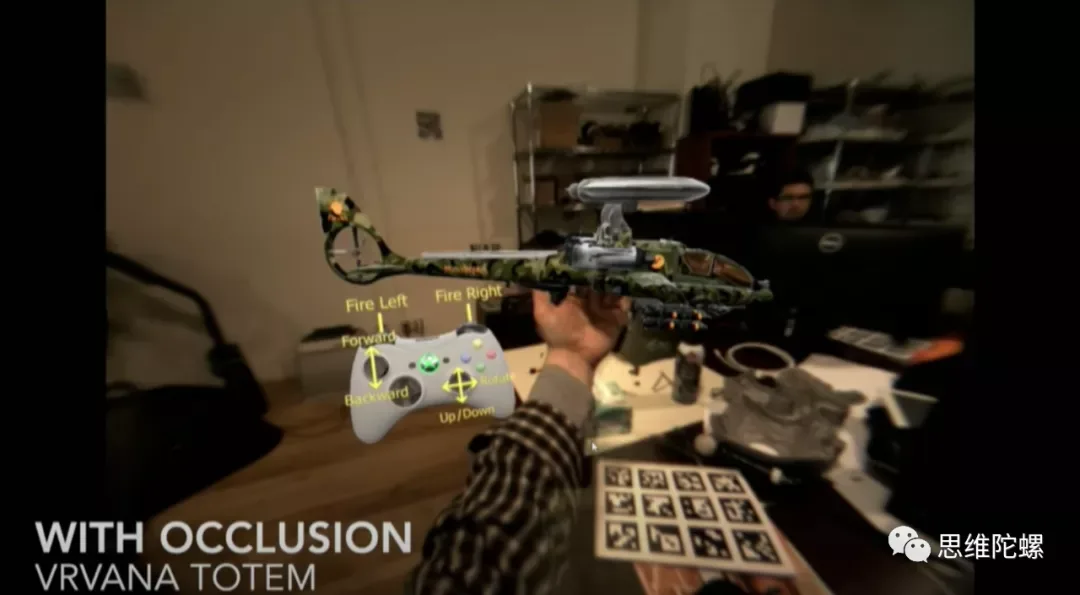

有没有能减光的MR头显呢？有！比如视频穿透MR头显，由于是通过屏幕来看现实世界，因此什么内容都可以显示；

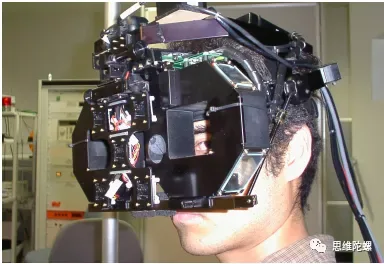

或者用一个很笨重且需要校准的头显：
这个问题是AR光学的核心问题之一（另一个是兼具大FOV与轻薄），学术界也在不断尝试，每年都有新paper出现，我们一起期待进展吧！
2. 设计指南
不过上述限制并不致命，通过合理的内容设计避坑，我们依然能做出优秀的视觉效果出来。
以下就是我们踩过很多坑后给大家推荐的一些解决方案。
2.1 巧妙地为虚拟物体提供“着地感”
正如前文所说，光学穿透MR头显（HoloLens，Rhino-X和Magic Leap One都属于光这类）无法直接渲染深色物体，也自然无法渲染影子。
但是影子是一个非常重要的深度感知线索，很多时候我们会无意识地通过影子来计算物体离地的高度。
所以影子对于我们判断物体的高度有着极为重要的作用，也在之后判断深度有着重要的参考依据，而更容易判断深度则意味着物体会更加立体！上图中，如果这位女士是悬空的，那么她离我的距离应该与影子离我的距离相当；反之，则应该离我更远，因为视野中越靠上的物体会被认为越远。（这个概念很重要，反复看看上面的图片，琢磨一下！）
其实要解决问题很简单，我们需要通过别的方式来告诉大脑虚拟物体离地面的高度，因为这会有利于大脑最终判断深度和实际大小。
我们尝试了以下这些方法来打造“着地感”（也不仅仅是“着地感”，“离地感”也很重要）：
- 在强烈反光平面上加入镜面反射。镜面反射也是一个很强的“着地感”来源。
你可以感受到足球紧紧地贴在平面上！
- 通过加入强光源照亮阴影周围的地面，使得阴影能被感知。
可能不太明显，但是通过加入一个强光源照亮地面，就能将阴影反衬出来。比较好的设定是一个场地中央的篝火。
- 创造一些能与环境（地面、墙面等）交互的物体，如粒子。

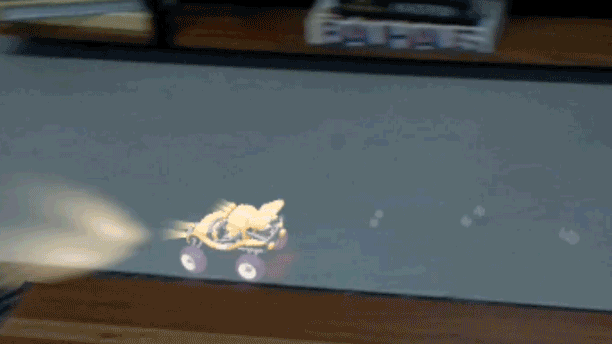

在轮子、脚上加入烟尘和刹车印也是好办法，注意这里的车灯效果也很好地将车融入了环境之中！
- 加入紧贴在地面的UI元素，如代表地面的网格和代表落地点的圆框。
很多策略类游戏都会在角色底下加入一个环，这样就能准确判断出飞行单位的实际位置。像这样的可视化也非常适合应用类型的内容，适用性很广。
2.2 慎重选择颜色
当我为新进入MR界的同学介绍时，我经常需要反复强调的一个点就是：
黑色=透明，深色=半透明
黑色=透明，深色=半透明
黑色=透明，深色=半透明
尽管很简单，但是适应了屏幕媒介的UI设计和美术的人在电脑上设计的时候往往会忽略这一点。如果选择了过深的颜色，物体就会半透明显示，就会“发虚”，存在感也就无从谈起了。

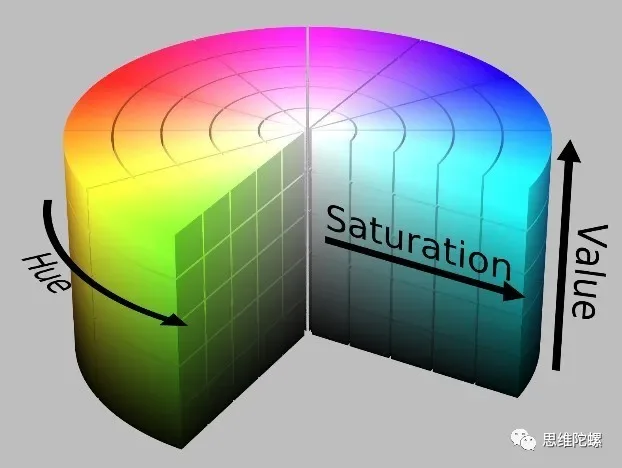

实际上我们通过测试，已经基于Ximmerse Rhino X给出了一个颜色规范。不过，首先我们重温一下HSV色彩规范：
如上图，可以看出来颜色明暗似乎只跟Value（亮度）有关
实际上呢，经过实机测试，也是如此！饱和度和色相对于MR 头显里的颜色的识别是几乎没有影响的。纯绿色和纯白色的物体对于区分背景和虚拟物体没有大的差别。
不过我们很难给出一个很通用的色彩规范，因为这跟设备的光机亮度以及环境亮度都有关系，如果硬要给个公式的话……
一个“也许”普世的计算MR头显内容对比度的方式。对比度大则意味着更容易被看清楚
我们内部在正常室内环境中使用Rhino X进行了一系列的测试，发现亮度低于0.5（基于HSV色彩规范）的颜色在独立显示的情况下对比度不足，我们不建议使用。在制作美术资源和UI的时候都是如此。

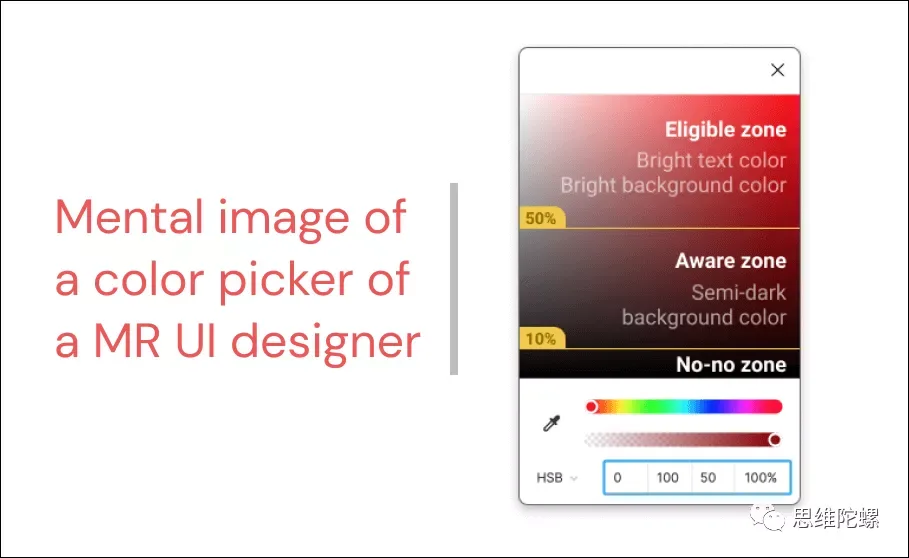

很快，你的大脑就会在选择颜色时自动对其分区……
同样，这也意味着我们在打光时不能使用导致“强烈阴影”的光照组合：
什么是“强烈阴影”？就像上图这样，如正午烈日下的阴影。
实在要显示深色物体怎么办？一般只能用边缘高亮（Rim-light）的着色器将边缘勾勒出来：
上图这个蓝色扇叶边缘亮，中央为深色，因此能传达出它本来的颜色偏深的。
以上就是应对不能渲染深色这一MR头显的特性的解决方案。以下附赠几个同等重要的原则。
3. 增强现实，而不是替换现实
Less is more.（少即是多）
密斯·凡德罗这句名言在MR中非常适用。实际上，这应该是一个设计哲学，从一开始的内容规划，到场景设计都要遵循。
为什么呢？VR是将人们环绕在虚拟世界里，而MR则是将虚拟物体添加到现实环境里，而不是替换。当虚拟物体少一些，它们的存在感往往会强一些。
首先，我们不能添加一个环绕着用户的巨大环境，这些环境会显得悬在空中，并且很容易导致晕动症。
那如何将环境氛围渲染出来呢？我们可以通过一些点缀型元素或是创造下图这样的岛屿式的环境：

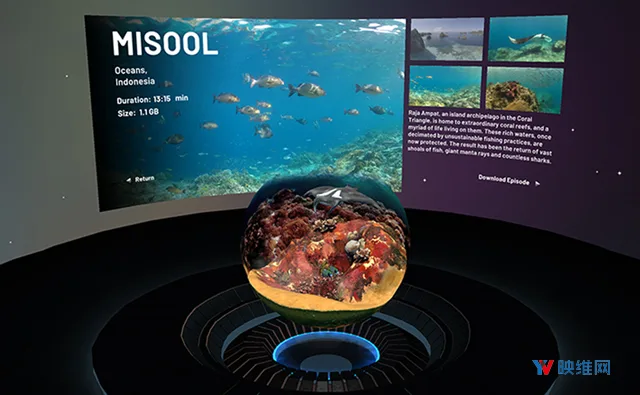

其次，设计小尺寸的虚拟物体。因为当物体小的时候，它不容易被MR头显有限的FOV（Field of view: 视场角）切割，更容易完整地显示。尽量避免物体超出房间外。
一条巨大的全息鲸鱼听起来很酷炫，在头显中看可能就会是这样的…….
不过Rhino X的50°水平×57°垂直FOV远大于HoloLens，因此内容上的限制会小很多！
4. 真实世界里没有“瞬移”
当我们从事MR行业久了，对技术越来越了解，技术的神秘感会逐渐减弱。当我们戴上头显的时候，我们就已经知道即将呈现的虚拟影像是“假的”，其实并不存在。
但对于第一次尝试MR的用户来说，他们很有可能会误以为面前的影像是真实存在的！他们会尝试触摸、拍打甚至躲避虚拟物体。
因此，解释（或者欺骗）虚拟物体从哪里来就很重要了。真实世界中不存在“瞬移”，没有什么物体会瞬间出现在我们的世界里。你可以用传送门、全息投影、烟雾或其他有创造力的方式，让你的角色从无到有进入你的房间。
也可以用扫描、重建、汇集等视觉效果来让你的环境元素出现。
比如这种“进入Matrix”的效果（不过这个不能照搬到头显里，因为纹理过于密集!）
这个强有力的第一印象会贯穿整个体验，会大大提升设定的可信度，并强化你的世界观。
5. 干净、清晰、无锯齿

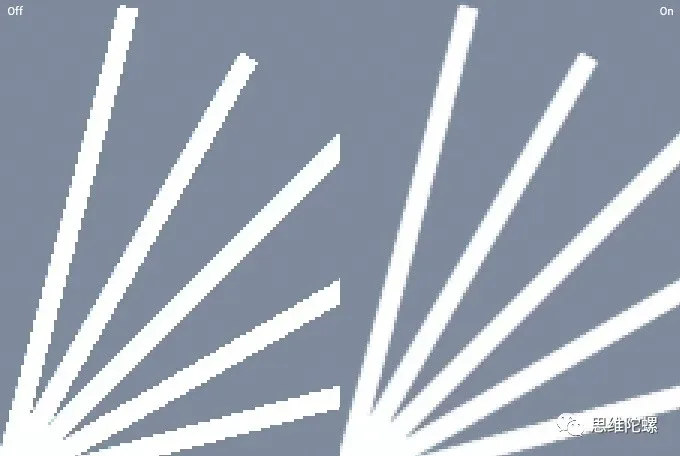

MR头显目前的角分辨率是比较低的，因此画面更容易出现锯齿感。而锯齿会大大拉低内容的视觉观感。我们推荐至少使用4x的抗锯齿。
锯齿最容易被察觉的地方就是强对比度的边界，而线条更甚，因为线条相当于两个非常靠近的边界。
对于Rhino X来说，在4x或更低的抗锯齿级别下，细于3dmm的线条的锯齿感就会非常明显，并在视野里不断“闪烁”。因此需要在UI设计和建模上尽可能避免。
贴图也需要注意这一限制。如果小型物体有着过于精细、密集的纹理贴图，在视野中，细节会互相干扰，也会出现闪烁的情况。
另一个血的教训是：不要使用平行网格状纹理，它们在双目头显中会影响大脑对于深度的感知！

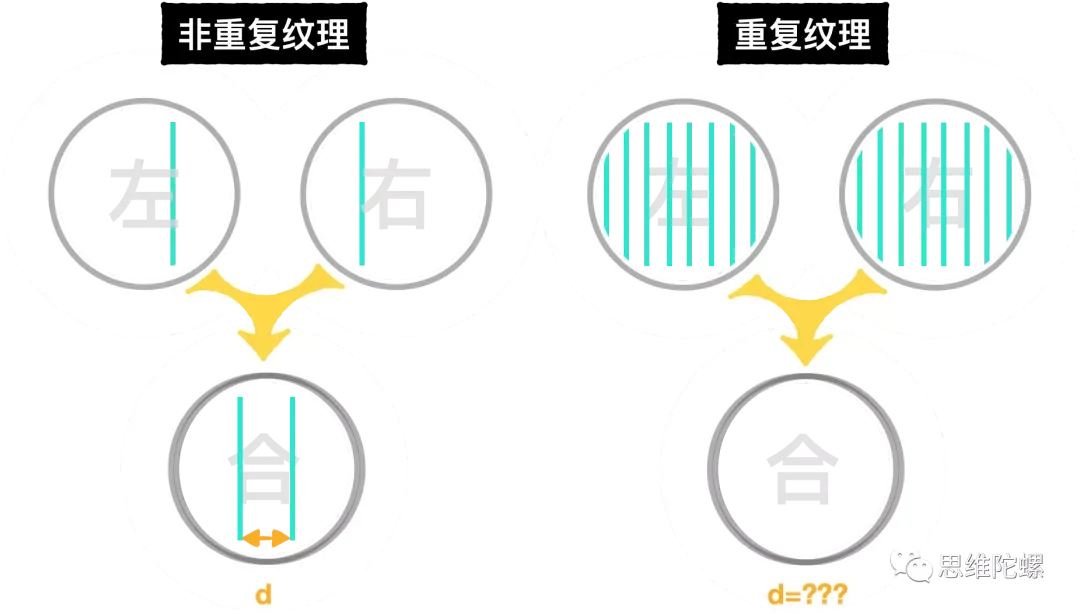

人眼双目计算深度是根据视觉特征来合像，并通过偏移量（disparity）来感知深度。偏移量越大，说明距离越近；偏移量为零，说明距离为无限远。但对重复纹理进行合像时，有多个不同的偏移量（disparity）可能性，也就能感知出多个不同的深度，导致出现深度感知错乱。
6. 结语
如果说VR（虚拟现实）追求的是临场感（presence），即用户好像真的身处另一个世界里；MR追求的则是存在感（existence），即用户好像以为虚拟物体真的在他们身边。
扎克伯格在Oculus Connect6上强调技术和生态的重要性
底层技术和内容生态是XR平台必备的两条腿。在国内，内容生态这条腿是严重发育不良的。MR内容研发和2D屏幕上的内容研发无论从玩法、交互和美术等都有巨大的差异。我们希望这篇指南对社区提高内容质量有所帮助。
-PS：说明-
首页的插画的创作者是郑子越。存在感篇中的恐龙骨架阴影的视频及idea来自于乔亚楠。非常感谢他们的支持！
