苹果新AR/VR专利用『直接视网膜投影仪』解决视觉辐辏调节冲突
旨在解决视觉辐辏调节冲突问题
（映维网 2019年09月19日）美国专利商标局今天公布了一份与混合现实头显相关的苹果专利申请，并旨在解决容易造成用户产生眼睛疲劳，恶心，头晕等问题的视觉辐辏调节冲突。

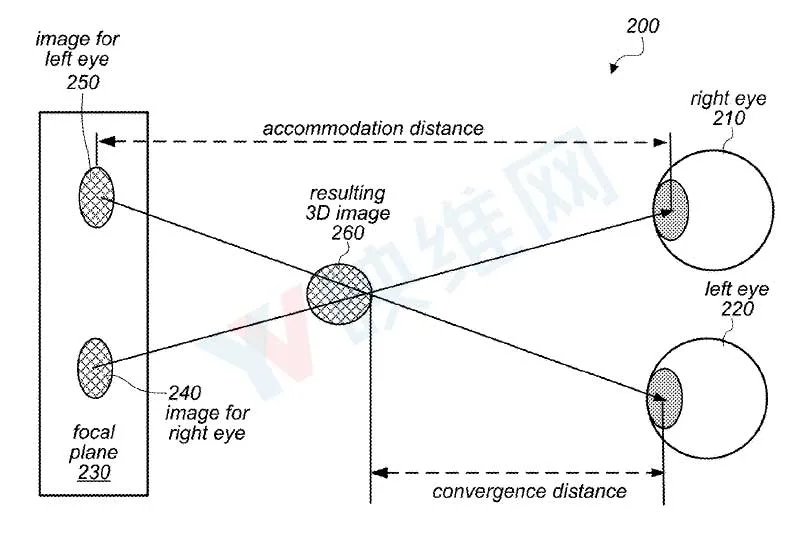

在现实世界中，你的眼睛可以自动对焦一个对象，而世界的其他元素则会脱离焦点。VR/AR的问题是，无论你在VR世界中看向何方，你都只是盯着屏幕，亦即看着相同的距离。换句话说，视觉调节（弯曲眼睛晶状体以聚焦不同距离的对象）永远不会改变，但视觉辐辏（眼睛向内旋转以将每只眼睛的视图重叠成一个对齐图像）却会出现，所以会导致视觉辐辏调节冲突。
针对这个问题，苹果提出了一种通过直接视网膜投影仪的系统来解决视觉辐辏调节冲突的发明专利。
苹果指出：“增强现实头显可以包括反射全息组合器，从而将来自光引擎的光线引导到用户眼睛，同时传输来自环境的光线。为匹配眼睛的视敏度，组合器和光引擎可以布置成投射具有不同视场和分辨率的光场。”
这家公司进一步描述道，所述引擎可以包括激光二极管阵列，分布式波导，扫描镜和分层波导。光引擎可以包括用于聚焦光束的聚焦元件。

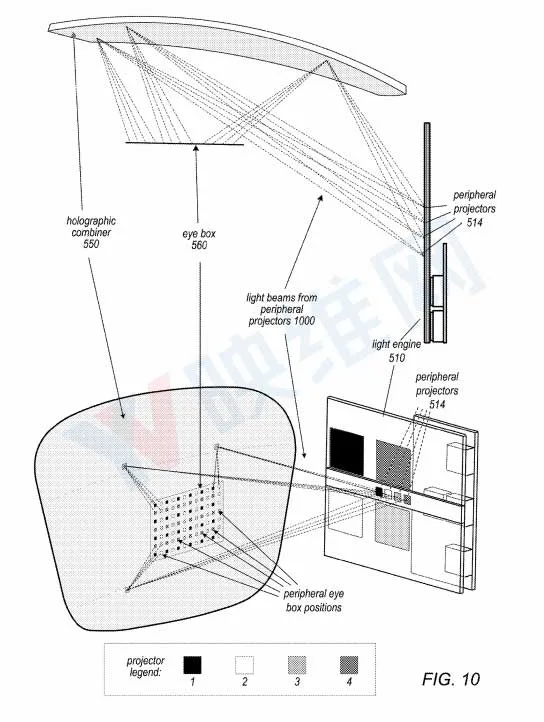

在一些实施例中，光引擎可包括在中心视场上投射较宽直径光束的注视点投影仪，以及在外围视场投射较小直径光束的外围视场投影仪。
在一些实施例中，光引擎可以包括多个从不同投影点进行投射的独立光源（如激光二极管，LED等），而且其中一部分是注视点投影仪，另一部分是外围视场投影仪。
在一些实施例中，光引擎包括两个或更多个双轴扫描镜，同时适当地调制光源以产生所需图像。
在一些实施例中，光引擎包括用于每个投影仪的透镜和聚焦元件，从而使得光线在被全息组合器反射并进入用户眼睛时基本为准直。
在一些实施例中，可以为每个投影点提供有源光束聚焦元件。这可以减少或消除以角度改变光束直径的需要，同时可以使得发散到眼睛中的光束能够匹配虚拟对象的假定深度的光束发散。
利用上述方法和装置，苹果构思的AR系统可能不需要额外的移动部件或机械元件来补偿视窗中的眼睛位置改变，或在扫描期间改变全息组合器的光学倍率，从而简化系统架构（相对于其他的直接视网膜投影系统）。
名为“Display Device ”的苹果专利申请于2019年3月提交，是2017年7月提交的专利申请的延续案 ，并在日前由美国专利商标局公布。需要注意的是，这只是一份专利申请，尚不确定苹果将于何时商业化具体的发明技术。
