Facebook提出『内置眼动追踪的AR显示设备』，以实现紧凑轻便
查看引用和消息源请点击：映维网
致力于实现紧凑轻便的光学组件
（映维网 2019年05月07日）传统头显通常包括既大又重的光学组件，难以支持用户实现长时间的舒适佩戴。为了实现紧凑轻便型的产品，Facebook正在不遗余力地探索各种光学元件设计方式。
根据美国专利商标局日前公布的一份授权专利，这家公司提出了一种“Display With An Embedded Eye Tracker（内置眼动追踪器的显示设备）”，并表示专利描述的显示设备可以减少或消除传统光学组件设计的问题。

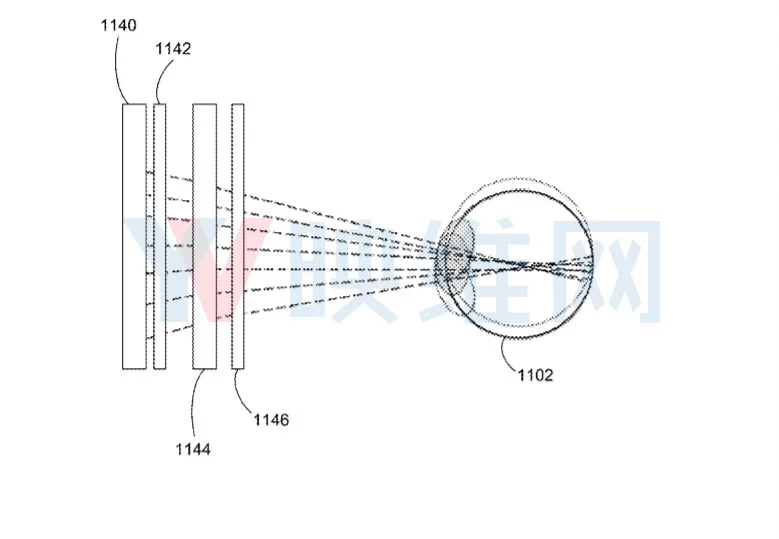

如上图所示，Facebook构思的显示设备包含四层元件：1140#属于传感器面板，其包括一个或多个发射器和一个或多个传感器。Facebook解释说，“显示设备包括用于确定用户眼睛瞳孔位置的一个或多个传感器（如图11中的传感器面板1140）”；
1142#为透镜阵列，用于将来自发射器的光线引导至眼睛，并将眼睛反射的光线引导至传感器。
1144#是二维显示块阵列，在一些实施例中，显示块阵列对红外光透明。所以，传感器面板发射的红外光可以通过显示块阵列并到达眼睛。至于1146#，这同样是透镜阵列。

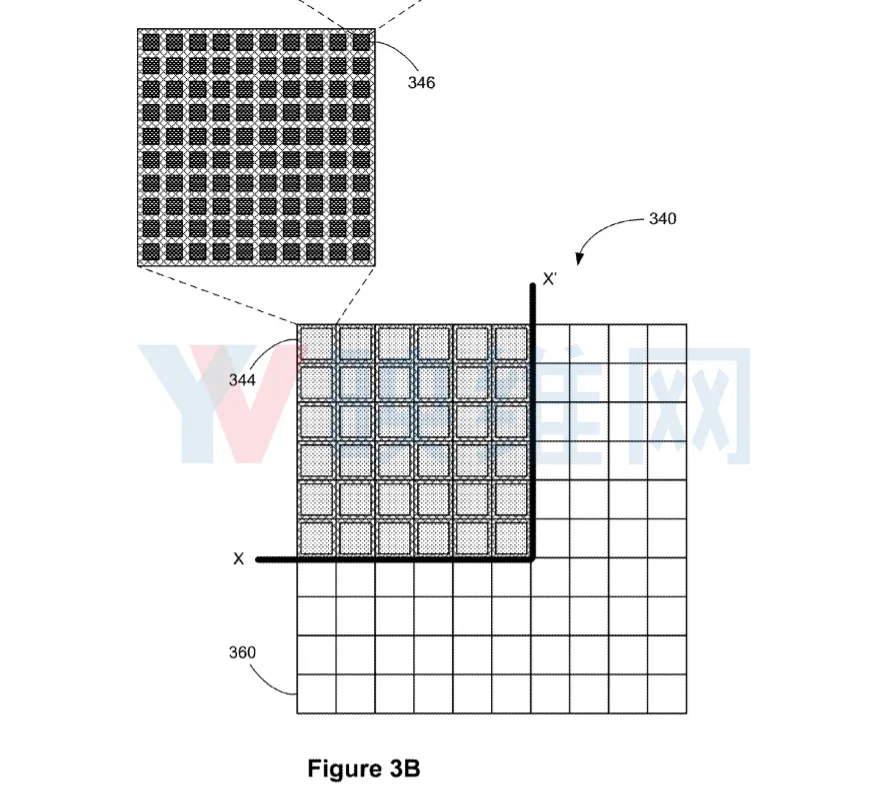

上图是显示块阵列的剖视图。每个显示块阵列（340#）包括多个显示块（360#）。每个显示块（360#）包括多个二维像素阵列（344#），每个二维像素阵列包括多个像素（346#）。
每个像素配置为输出光线，使得二维像素阵列输出相应的光线图案。在另一个示例中，每个像素包含四个子像素，每个子像素输红，绿，蓝和黄四种颜色。
名为“Display With An Embedded Eye Tracker（内置眼动追踪器的显示设备）”的专利最初于2016年3月，而先前专利的公布日期是2017年9月（专利号2017/0038836）。
