英伟达：图灵显卡的纹理空间着色可提升VR渲染的效率

文章相关引用及参考：nvidia

图灵显卡的纹理空间着色可以“提高VR渲染的效率”

（映维网 2018年10月30日）英伟达的图灵架构最先登陆面向工作站的Quadro RTX系列，然后通过GeForce RTX 2000系列登陆消费者市场。图灵显卡是当前最先进的GPU之一，并提供了大量的全新图形，计算和AI功能。

英伟达的工程师Henry Moreton和Nick Stam日前介绍了图灵显卡的一项全新着色功能：纹理空间着色（Texture Space Shading；TSS），并特别提到TSS在两个方面可以对虚拟现实带来的帮助。他们指出，“对于像VR这样需要大大提高图像质量，不能出现锯齿伪影和瞬时闪烁的应用而言”，TSS能够实现的时间稳定性十分重要。

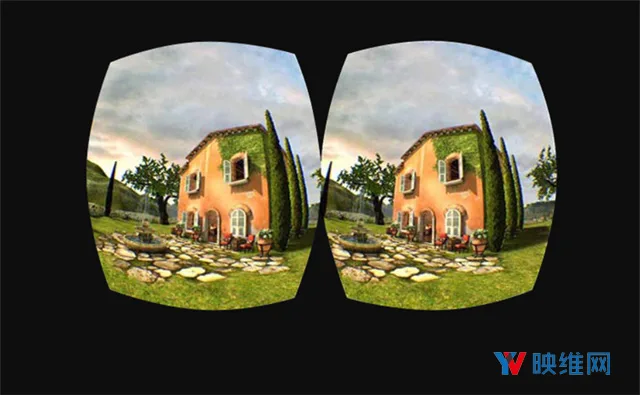

与此同时，对于高质量的VR而言，系统需要以90fps的速度为两个眼睛渲染相同的情景两次。两个渲染情景几乎完全一样，只是浏览角度有所不同（这样可以产生三维立体效果）。英伟达表示，借助TSS，系统只需渲染一个视图，然后可以将其作为第二个视图的基础，并只渲染在第一个视图中被遮挡的对象，从而能够大大降低所需的计算量。

对于英伟达的这篇博文，映维网进行了具体的整理，希望可以帮助你进一步理解纹理空间着色对虚拟现实的帮助：

图灵显卡新增了一项名为纹理空间着色（Texture Space Shading；TSS）的着色功能，其中系统将动态计算着色值，并将其作为纹理空间中的纹素存储在纹理中。接下来，系统对像素进行纹理映射，其中屏幕空间中的像素将映射至纹理空间，并使用标准纹理查找操作对相应的纹素进行采样和过滤。通过这项技术，我们能够以完全独立的速率和一个单独的（解耦）坐标系统对可见性和外观进行采样。借助TSS，开发者可以（重新）使用在解耦着色空间中完成的着色计算，从而同时提高质量和性能。

开发者可以使用TSS来利用空间和时间渲染冗余。通过将着色与屏幕空间像素网格分离，TSS可以实现high-level的帧到帧稳定性，因为着色位置不会在一帧和下一帧之间移动。对于像VR这样需要大大提高图像质量，不能出现锯齿伪影和时间微光的应用而言，这样的时间稳定性非常重要。

TSS具有内在的多分辨率灵活性，而这是继承自纹理贴图的MIP-map层次结构或图像金字塔。当对像素进行着色时，开发者可以将映射调整为纹理空间，选择MIP级别（细节级别），从而对着色率进行精细控制。由于位于细节底层的纹素较大，因此它们覆盖了较大的对象部分，而且可能覆盖多个像素。

TSS能够记住已经着色的纹素，并且只着色新请求的纹素。着色和记录的纹理可以重复用于服务同一帧，相邻场景，或后续帧中的其他着色请求。通过控制着色率并重新使用先前着色的纹素，开发者可以管理帧渲染时间，并维持VR和AR等应用程序的固定时间预算。开发者可以使用相同的机制来降低已知低频现象的阴影率，如雾。能够记住着色结果的正面作用可以扩展到顶点着色器和计算着色器，以及一般计算。TSS架构可用于记住和重复使用所有复杂计算的结果。

1. TSS的机制

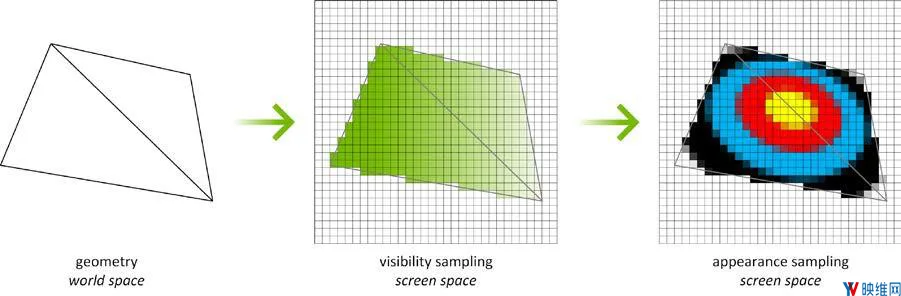

图1是传统的光栅化和着色过程。系统对3D场景进行栅格化，并转换为屏幕空间中的像素。像素会接受可见性的测试，为外观而进行着色，并进行深度测试。操作都发生在同一像素上的同一屏幕空间像素网格上。

图1：栅格化3D场景并转换为屏幕空间中的像素，并且确定和着色可见像素。

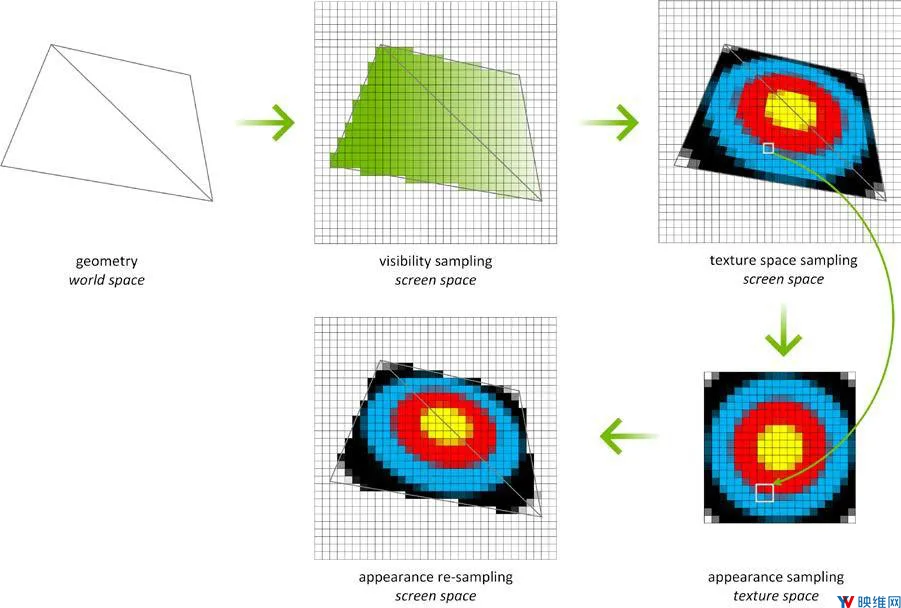

可见性采样（光栅化和z-testing）和外观采样（着色）这两个主要操作可以与TSS解耦，并以不同的速率，在不同的采样网格上，甚至在不同的时间线上执行。着色过程不再直接与屏幕空间像素相关联，而是发生在纹理空间中。根据图2，几何体仍然会进行栅格化以产生屏幕空间像素，而可见性测试仍然在屏幕空间中进行。但是，我们可以看到纹素需要覆盖输出像素，而不是在屏幕空间中着色。

图2：纹理空间着色流程

换句话说，屏幕空间像素的覆盖区域将映射到单独的纹理空间中，并且着色纹理空间中的相关纹理像素。映射到纹理空间是一种标准的纹理映射操作，对LOD和各向异性过滤等提供相同的控制。为了产生最终的屏幕空间像素，我们从着色纹理中进行采样。纹理是根据样本请求按需创建，仅为引用的纹素生成值。

2. 对VR的用例

TSS的一个示例用例是，它可以提高VR渲染的效率。图3说明了VR渲染中TSS的用例。VR需要渲染一对立体影像，左眼中可见的几乎所有元素也将显示在右眼视图中。借助TSS，我们可以对整个左眼视图进行着色，然后通过对左眼视图进行采样来渲染右眼视图。在没有找到有效样本的情况下（例如，左眼视图无法看到，但右眼可见的背景对象），右眼视图仅需要对新纹理元素进行着色。

图3：纹理空间着色最小化了两个几乎相同的帧中重复纹理着色的需求。

如前所述，借助TSS，你可以通过调整纹理LOD来动态地和连续地控制每像素着色率。通过改变LOD，我们可以根据需要选择不同的纹理MIP级别，从而减少着色纹理像素的数量。请注意，这意味着TSS的采样方法也可用于由图灵可变速率着色功能（Variable Rate Shading feature；VRS）提供支持的一系列相同的着色速率降低技术。哪种方法最适合开发者将取决于他们的目标。VRS对渲染管道的权重变化较轻，而TSS具有更大的灵活性并支持其他用例。

你同时可以观看Andre Tatarinov和Rahul Sathe在2018 SIGGRAPH大会上对纹理空间着色的介绍：
