Magic Leap One被拆解，完整光学元件、工作原理曝光
文章相关引用及参考：映维网
iFixit已经公布了关于这款设备技术、性能和可修复度的一系列图片与评价。
（映维网 2018年08月24日）每当昂贵的新电子产品面世，你都可以期待拆机专业户iFixit迅速带来他们的报告。于本月初以2299美元登陆市场的Magic Leap One也不例外。映维网获悉，iFixit已经公布了关于这款设备技术、性能和可修复度的一系列图片与评价。

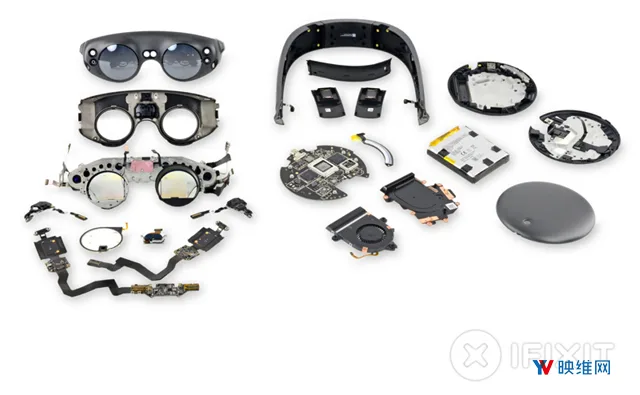

头显拆解后
iFixit的作者写道：“这款设备与我们以前拆解的机器完全不同。”本次拆解异乎寻常地详细介绍了Magic Leap的首款商业头显是如何渲染虚拟图像。

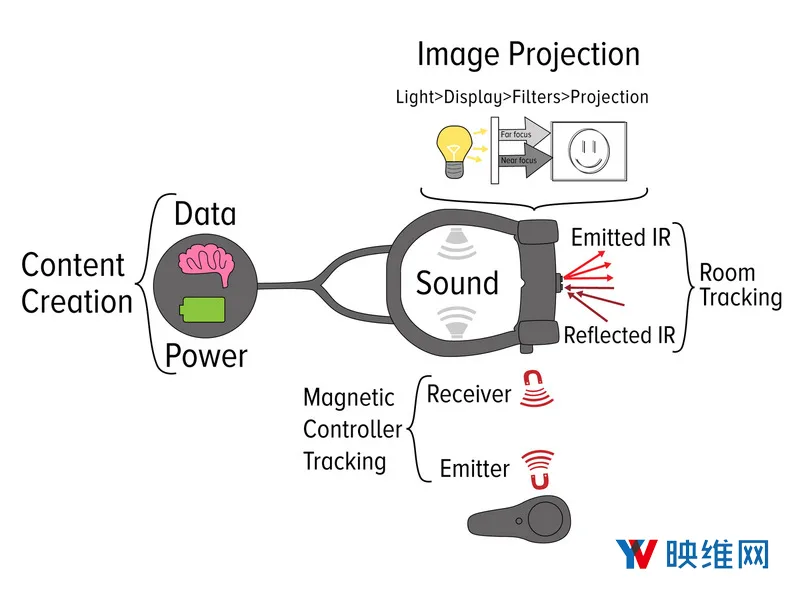

iFixit对Magic Leap One工作原理的说明图
他们同时在头显眼框处发现了眼动追踪红外摄像头。每个透镜都内置了一个4-LED的红外传感器阵列，而传感器用于追踪用户的眼球运动。由于这是位于头显眼框的底部，iFixit认为朝下看时的眼动追踪效果更好。

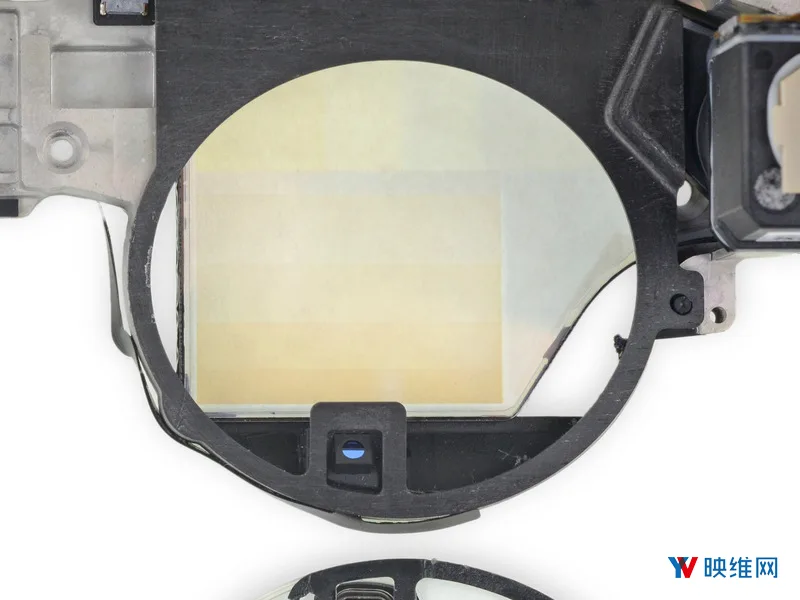

每个透镜一个红外摄像头，用于追踪用户的眼睛
透镜包含六层，每层专用于一种颜色波长（红色，蓝色或绿色）。其中三层渲染近焦点视觉，另外三层渲染远焦点内容，分布在两个不同的焦平面上。这比微软的设计增加了一倍。每层都包含一个小气隙，波导层的边缘显然是手绘成黑色（iFixit认为这种设计可以最大限度地减少内部反射和干扰）。

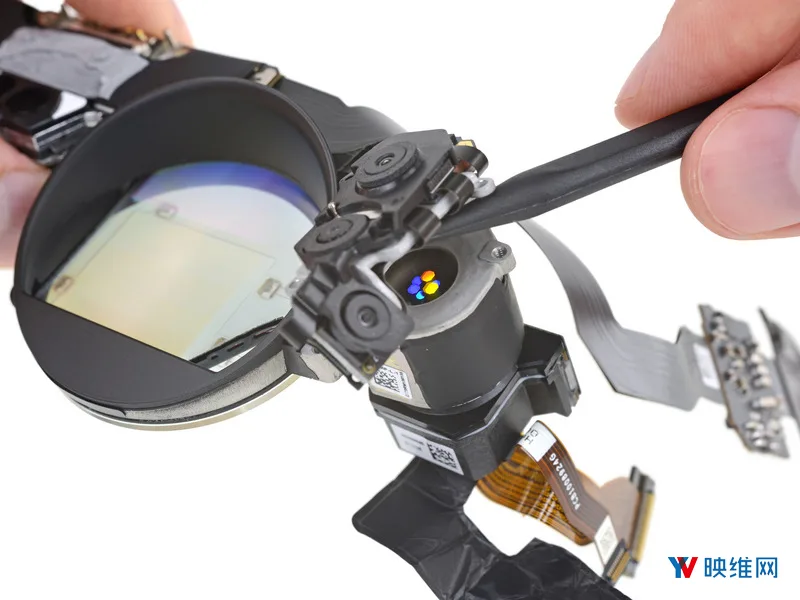

系统的光学系统，其共向头显投影了6幅影像（红，绿，蓝；双眼）
本次拆解同时确认了以前公布的规格，包括8GB内存，128GB板载存储和英伟达Tegra X2 SoC。但不出所料的是，本次拆解揭示了一些更重要的处理器和构造元件。iFixit单单在头显上就找到了一个独立的视频处理单元，配备512MB GDDR4 RAM和4K分辨率，60fps视频接收器。
ML1的“Lightpack”需要夹在口袋中并与头显对接，这款组件包括一个巨型风扇（由酷冷至尊制造），一块36.77Wh的电池和一堆其他芯片。

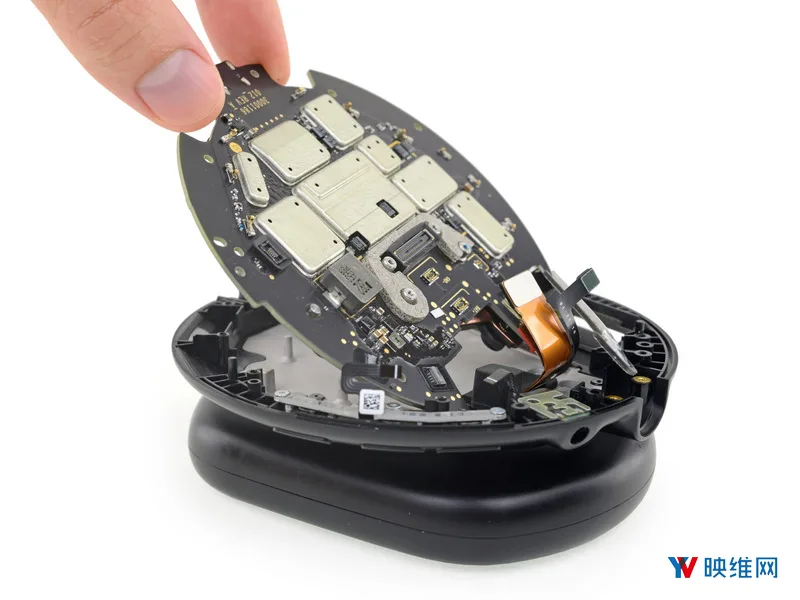

Lightpack的拆解

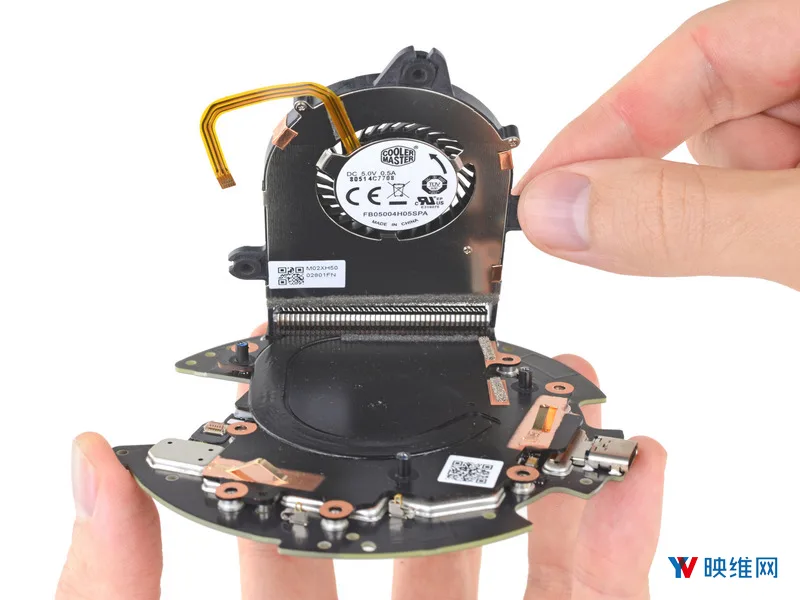

这是一个包含巨型风扇的标准电路板阵列。除了庞大的酷冷至尊风扇之外，这里没有透镜或特别巧妙的结构
本次拆解同时说明了ML1的头显是如何追踪手持式“图腾”控制器：头显内置了三个铜线圈（凸起处）。系统测量每个线圈的磁场强度，将其与Totem相关联，从而确定其距离和方向，而不是采用加速度计和陀螺仪的Wii风格或智能手机风格组合。
头显的电磁线圈系统，用于追踪手持式“Totem”控制器
一位消息人士指出，Lightwear右侧凸起的设计与位置是为了减少电磁失真，因为ML1包含相当多的导电金属。另外，Totem的触控板充斥着LED，但iFixit并未确认它们是否会发出近红外光以实现额外追踪。

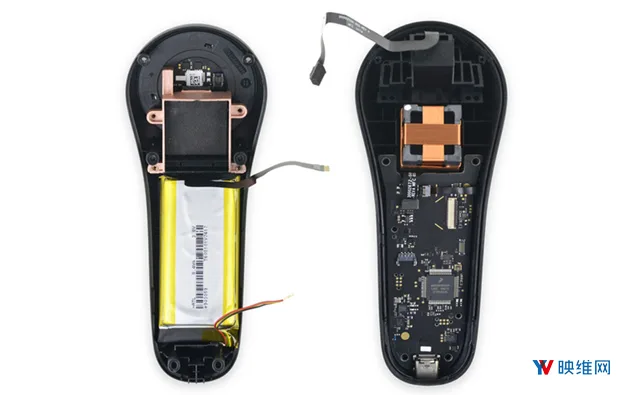

Totem控制器的拆解图
尽管一些头显元件具有非常高的可修复度分数，但iFixit主要吐槽的是，设备采用了侵蚀性粘合剂，奇怪的螺栓布线，以及不可替换的电池。他们最终给出了3分的可修复度（满分10分），同时希望Magic Leap的下一代模型能够“维持周到体贴的设计和专注于耐用性，同时避免这款设备的短视构造。”
完整的光学组件
iFixit最后提到了一位令人意想不到的盟友：Oculus创始人帕尔默·拉奇，后者为他们的拆解提供了原材料头显（iFixit同时提醒道，拉奇曾比他们更早公布了Oculus Go的完整拆解）。值得一提的是，帕尔默·拉奇在上周曾通过Twitter暗示过要对Magic Leap One进行拆解。
另外，iFixit还邀请了图形与成像处理器和显示设备资深从业者Karl Guttag来帮助识别设备的光学元件。

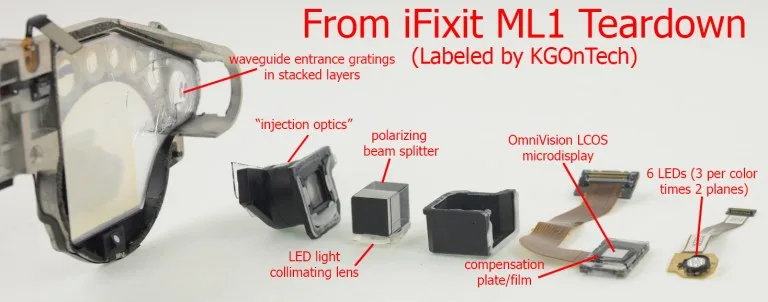

从左到右：1. 堆叠层中的波导入射光栅；2. “注入光学”；3上. 偏振分束器 ；3下. LED光准直透镜；4上. 来自OmniVision的LCOS微显示器；4下. 补偿板；5. 6个LED（双眼各三种颜色）

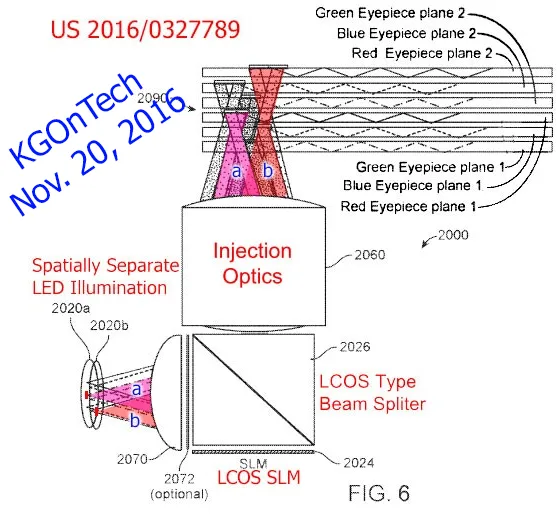

Guttag表示，iFixit的拆机证实了他在2016年11月20日撰写的文章。在当时的文章中，Guttag写道Magic Leap专利US 2016/0327789中的图6说明了这家公司正在做的事情，而iFixit的拆机予以了证实。专利图6与实际ML1的不同之处在于，LCOS组件与LED交换了它们在偏振分束器上的位置。
KGOnTech洞穿了Magic Leap对“光子芯片”的市场炒作，并表示它们只是衍射波导。KGOnTech同时正确排除了其他网站所认为的光纤扫描显示器（FSD）。KGOnTech曾报道称，Magic Leap可能正在使用LCOS微显示器。iFixit的拆机确认，Magic Leap One使用了Omnivision的LCOS微显示器。
最后，由于一些技术选择和整体结构，iFixit认为Magic Leap One是一款“短期硬件”，很可能是“全速推出以从市场获取什么，无论价格如何。”
