MRTK是一款面向WMR、HoloLens开发的MR开源工具

文章相关引用及参考：映维网

本文来自于设计师Dong Yoon Park

（映维网 2018年05月17日）Mixed Reality Toolkit-Unity（MRTK）（点击前往）是一款用于共享基础组件的开源项目，是常用交互和用户界面控件的构造块，可以帮助你在Unity中开发混合现实体验。

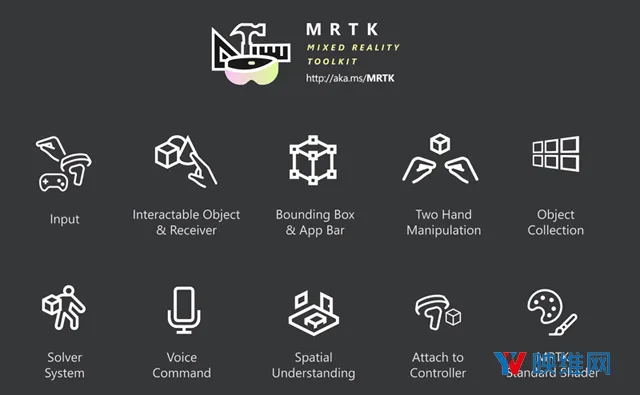

对于Mixed Reality Toolkit-Unity，我拣选了一些最常用的构造块和交互模式。对于每个构造块，我都会告诉你如何在存储库中找到示例场景，以及如何在项目中使用它们。

当你为HoloLens或其他WMR开发应用程序时，你需要为场景设置合适的输入模块，摄像头，光标或运动控制器，以便用户与内容进行交互。Mixed Reality Toolkit令这一切变得更加轻松。

一. 输入

1. 1示例场景

当你第一次开始开发混合现实应用程序时，这两个示例场景是你上手的理想之选。

1. HoloToolkit-Examples/Input/Scenes/InputManagerTest.unity（点击前往）

2. HoloToolkit-Examples/Input/Scenes/MotionControllerTest.unity（点击前往）

3. 技术细节（点击前往）

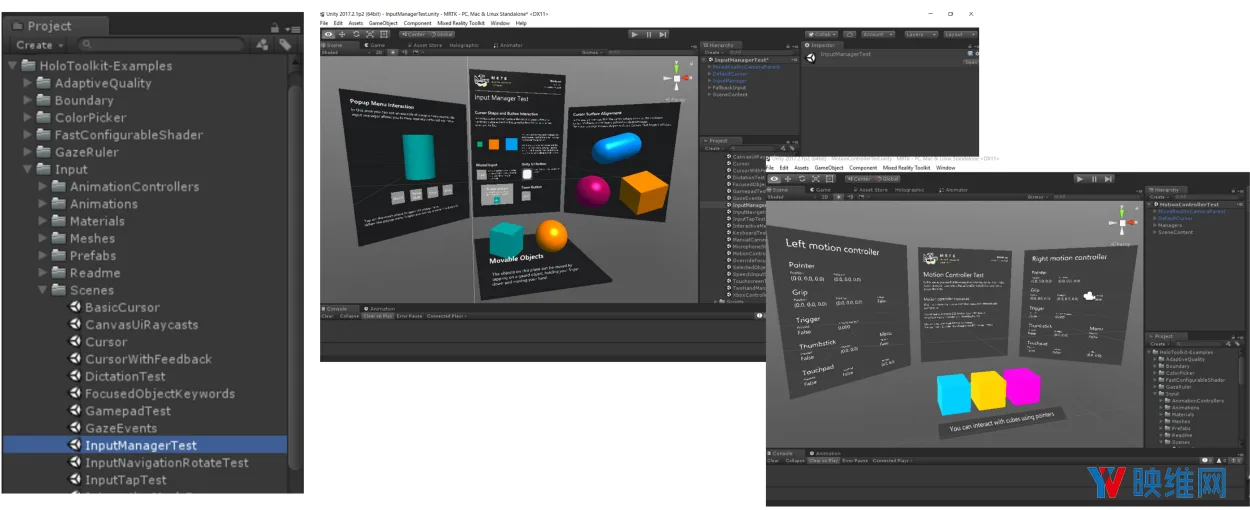

InputManagerTest和MotionControllerTest场景

通过这些场景，你可以学习如何使用MRTK的InputManager，并且从运动控制器按钮访问数据处理事件

1.1 如何使用：自动场景设置

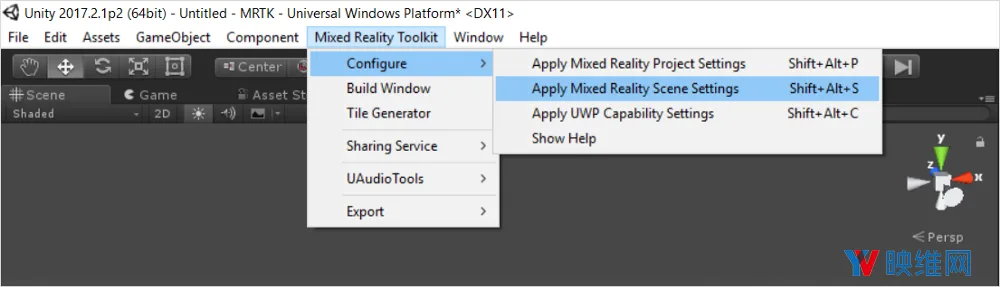

当你导入MRTK release Unity packages（点击前往）或者从GitHub资源库中克隆项目时，你将会在Unity中发现一个名为“Mixed Reality Toolkit”的新菜单。

在“Configure”菜单之下，你会看到“Apply Mixed Reality Scene Settings”的选项。

点击后，系统将移除默认的camera，并且添加基础组件：InputManager，MixedRealityCameraParent和DefaultCursor。

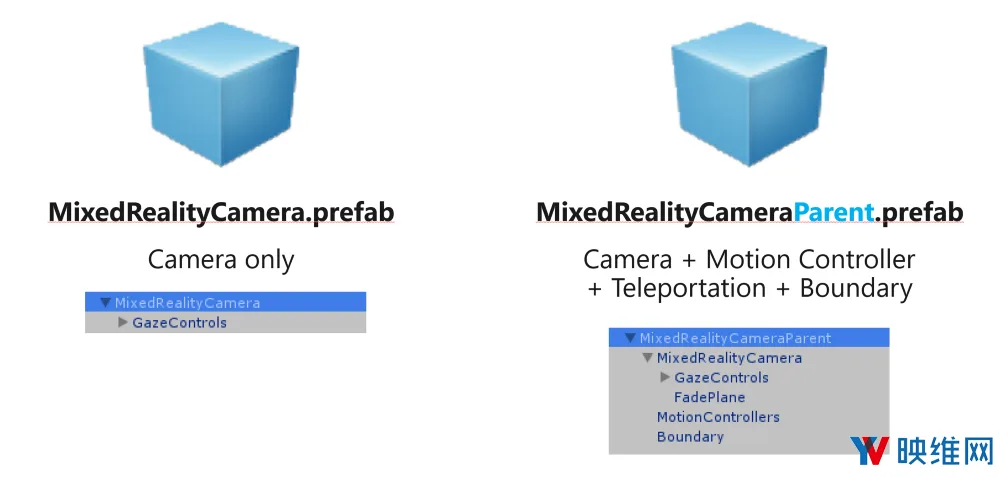

你同时可以从项目面板中手动添加它们。你可以将这些组件查找为预制件。当你搜索MixedRealityCamera时，你将能够看到两个不同的camera预制件。

不同之处在于，MixedRealityCamera仅用于camera的预制件，而MixedRealityCameraParent则包含用于WMR的附加组件，例如Teleportation，Motion Controller和Boundary。

MixedRealityCamera支持HoloLens和WMR头显。它检测设备类型并优化Skybox等属性。

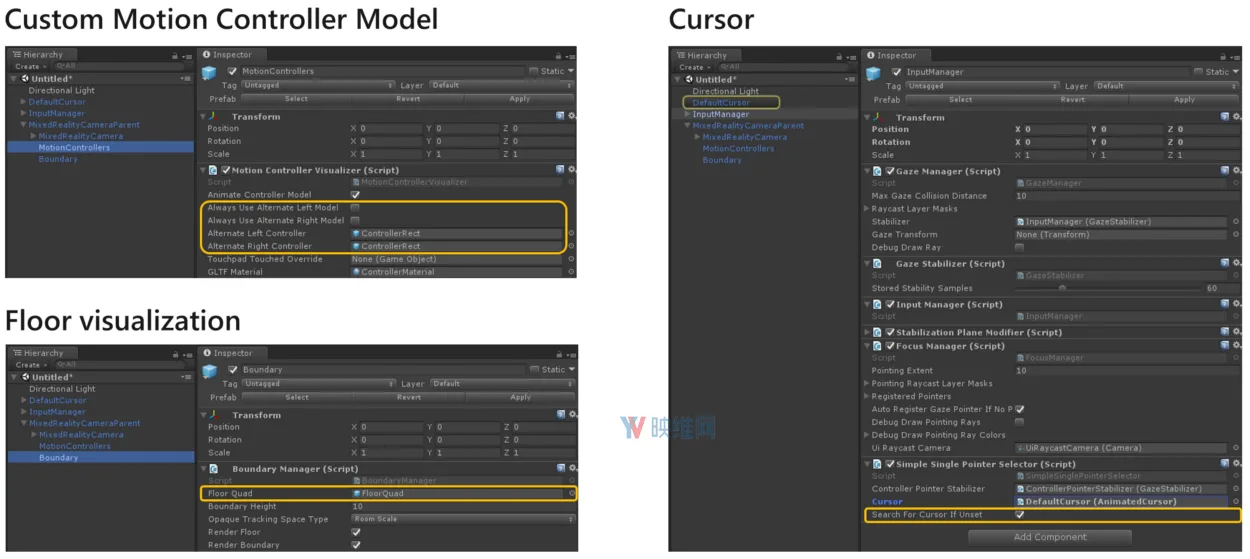

下面你可以看到一些可以自定义的有用属性，如Cursor，Motion Controller模型，以及Floor。

二. 可交互对象

Interactable Object示例说明了如何为任意对象添加交互属性，并使其响应标准的输入状态，如注视，定位和按下。在混合现实中，按钮可以是从咖啡杯到气球的任何对象，它不一定是我们在2D屏幕中使用的扁平矩形。提供清晰的视觉反馈非常重要，这样可以方便用户判断什么属于可交互的对象。

2.1 示例场景

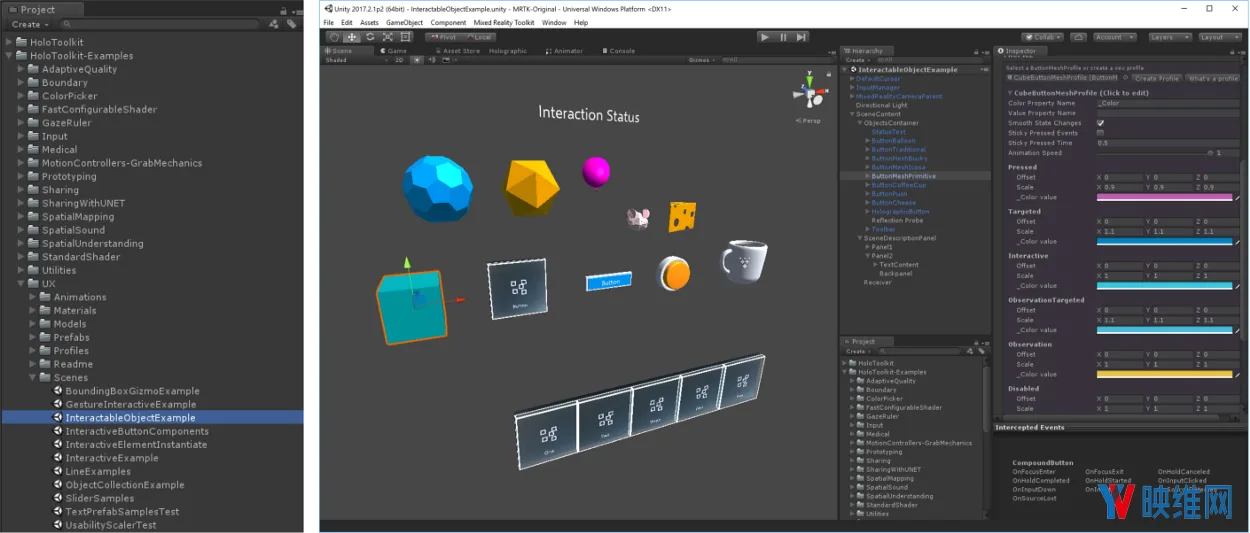

你可以在这个场景中找到Interactable Objects的例子：

1. HoloToolkit-Examples/UX/Scenes/InteractableObjectExample.unity（点击前往）

2. 技术细节（点击前往）

2.2 如何使用

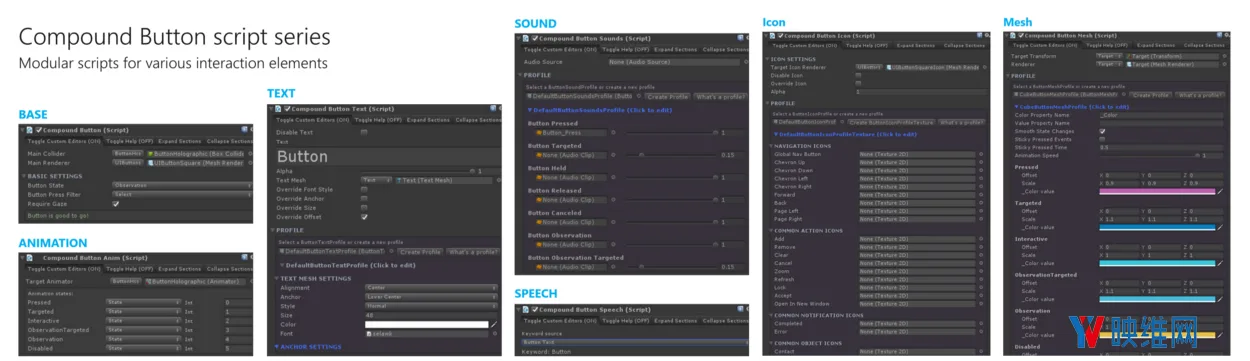

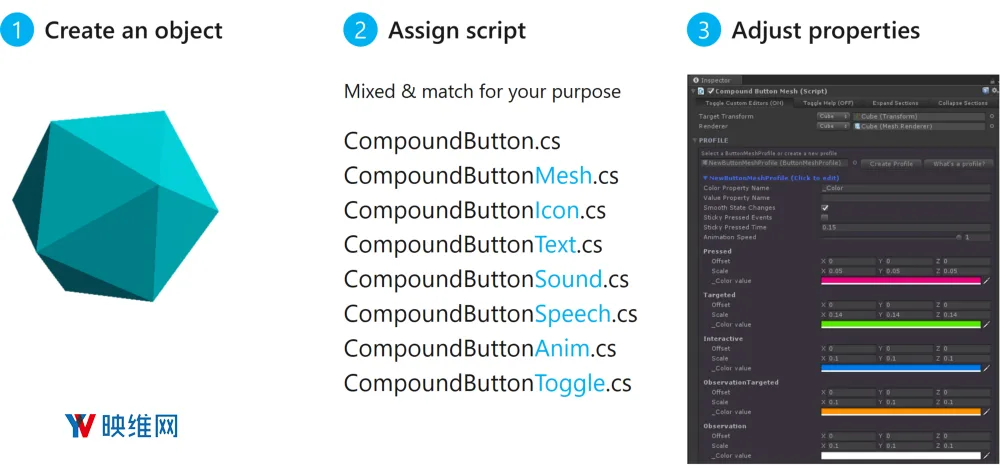

要为对象添加交互属性，你可以使用名为CompoundButton（点击前往）的系列脚本。它们是各种交互元素的模块化脚本，如网格，文本，动画，图标，声音和语音。

你可以按需混合和匹配这些脚本。

2.3 交互状态

1. Disabled: 对象没有激活
2. Observation: 光标不在对象之上，手没有抬起
3. Observation Targeted: 光标在对象之上，手没有抬起
4. Interactive: 光标不在对象之上，手准备做手势
5. Targeted: 光标在对象之上，手准备做手势
6. Pressed: 光标在对象之上，手做出悬空下按的手势

2.4 Interaction Receiver：在一个位置处理事件

Interaction Receiver是一个方便的构造块，允许你在一个位置处理来自多个对象的事件。

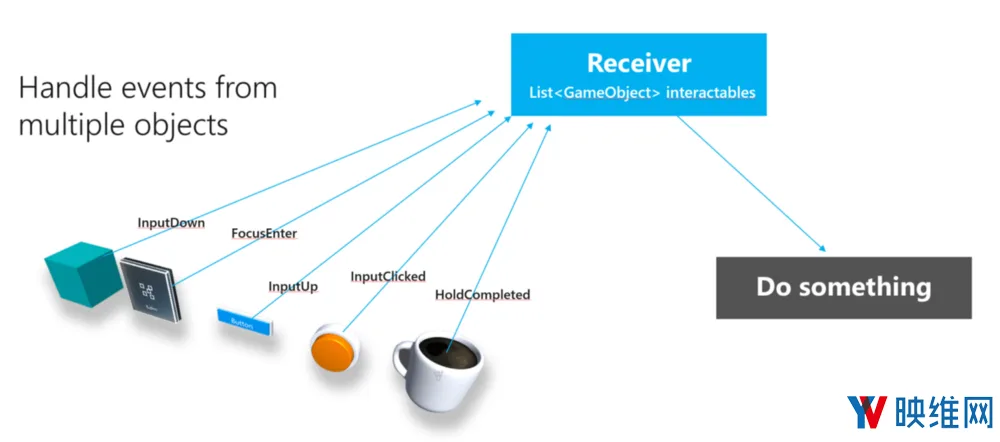

如图所示，Interaction Receiver可以存储一系列的对象，而且当接收事件时，它可以根据触发的对象执行某些操作。

2.5 如何使用

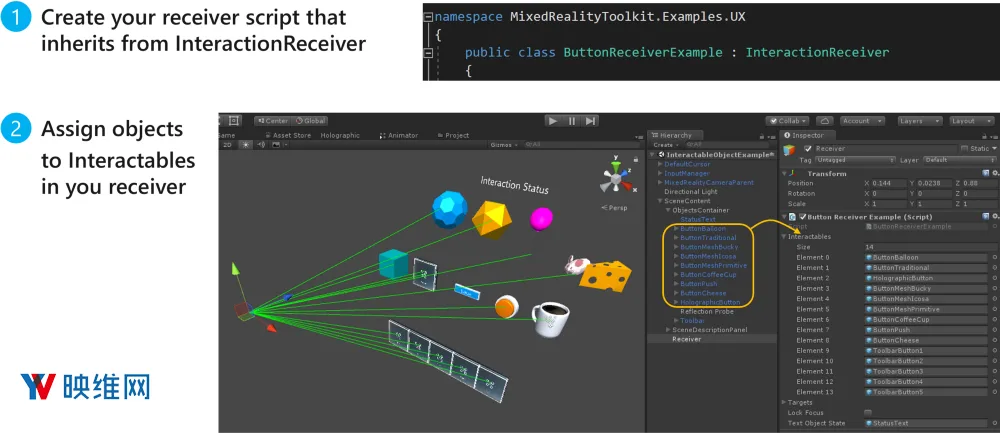

1. 创建一个继承自Interaction Receiver的接收器脚本
2. 在接收器中指定对象为Interactables

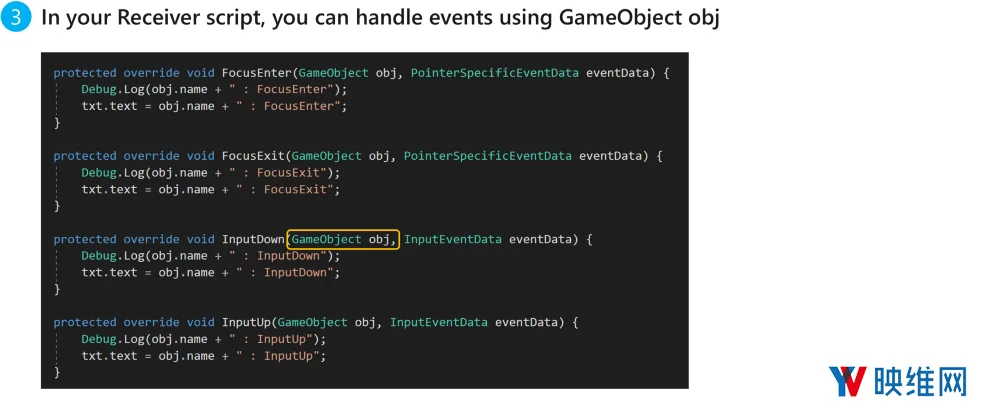

3. 在Receiver脚本中，你可以利用GameObject obj处理事件

三. 边界框与应用栏

Bounding Box（边界框）是在WMR中操作对象的标准接口。你可以在HoloLens shell，以及WMR头显中的Cliff House（悬崖屋）中找到它。借助这个UI，你可以移动，旋转和缩放对象。应用程序栏用于显示对象的情景按钮。默认情况下，它显示“隐藏”，“调整”和“删除”按钮。你同时可以在AppBar预制件中添加其他自定义按钮。

3.1 示例场景

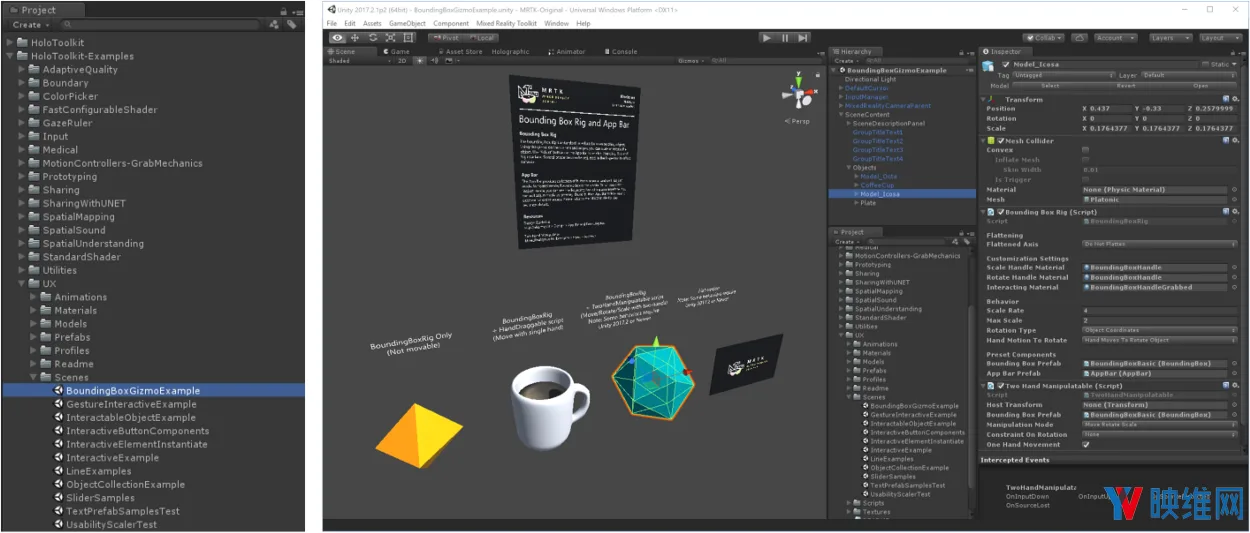

你可以在这个场景中找到Bounding Box＆App Bar的例子：

1. HoloToolkit-Examples/UX/Scenes/BoundingBoxGizmoExample.unity（点击前往）
2. 技术细节（点击前往）

3.2 如何使用

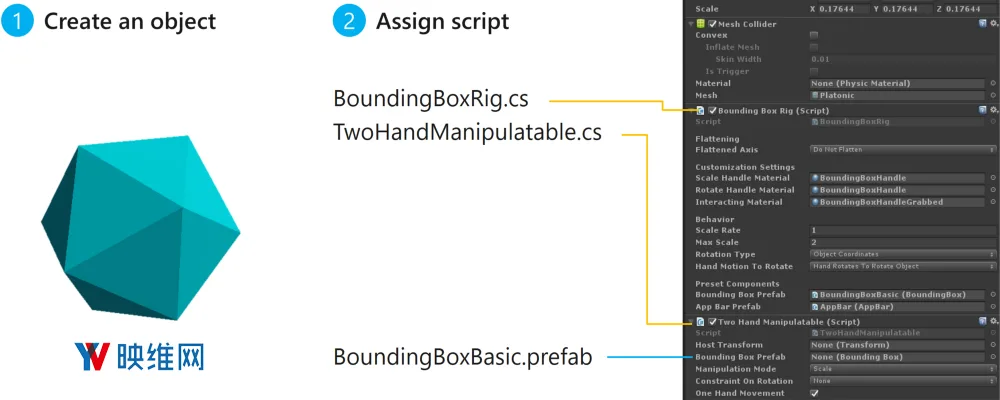

只需将BoundingBoxRig脚本（点击前往）分配给任何对象即可。BoundingBoxBasic预制件是获得蓝线可视化的必需条件。

TwoHandManipulatable属于可选脚本。这允许你用双手移动，旋转和缩放。默认情况下，Bounding Box不移动对象。

你同时可以将自定义按钮添加到AppBar。在项目面板中搜索AppBar预制件，然后在Inspector面板中找到Button属性。你可以调整按钮的数量，并且定义你的自定义按钮。

四. 两手操作

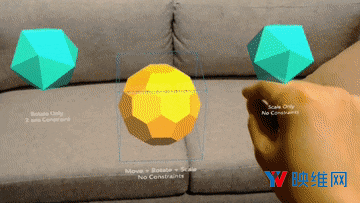

Two Hand Manipulation（双手操作）允许你使用双手操作对象。通过点击，按住，并移动双手，你可以缩放，旋转和移动对象。这与HoloLens RS4和Cliff House（悬崖屋）中的交互行为相同。这个也适用于运动控制器。它是一种操纵空间对象的直观方式。

4.1 示例场景

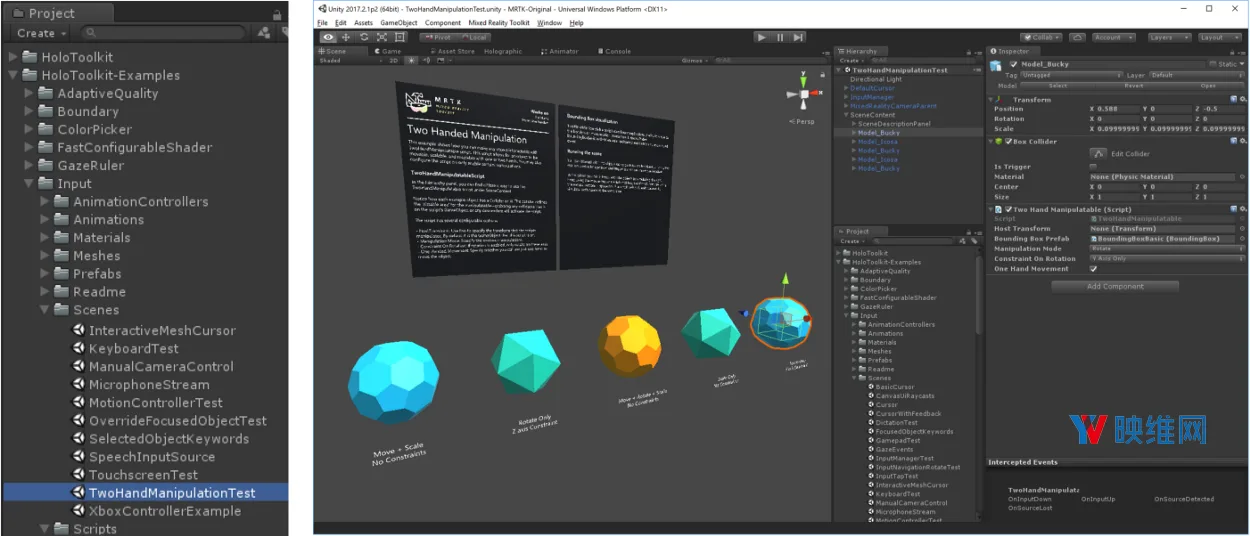

你可以在这个场景中找到Two Hand Manipulation（双手操作）的例子

1. HoloToolkit-Examples/Input/Scenes/TwoHandManipulationTest.unity（点击前往）

2. 技术细节（点击前往）

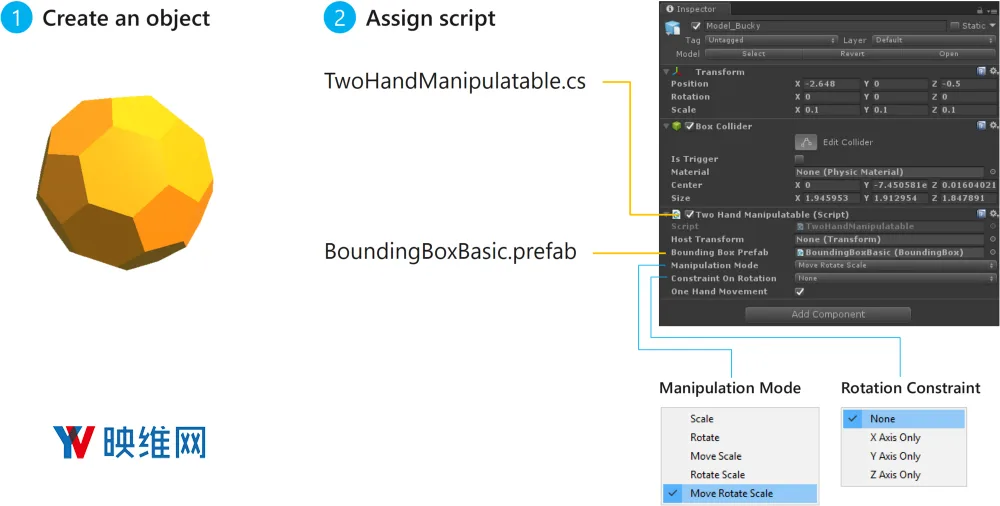

4.2 如何使用

只需将TwoHandManipulatable脚本分配给任何对象即可。

五. 对象集合

借助Object Collection（对象集合），你可以轻松在3D空间中布置对象阵列。你可以指定曲面类型，行，半径，单元格宽度/高度和面向选项。有了这些不同的选项，你可以快速构建三维网格系统。

5.1 示例场景

你可以在这个场景中找到Object Collection（对象集合）的例子：

1. HoloToolkit-Examples/UX/Scenes/ObjectCollectionExample.unity（点击前往）
2. 技术细节（点击前往）

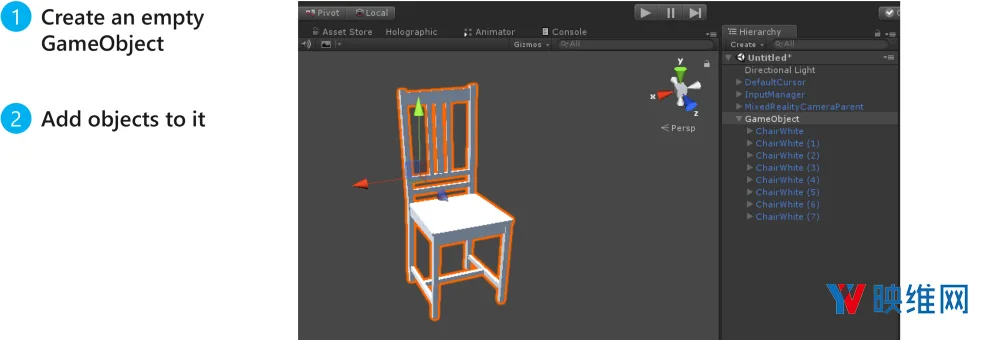

5.2 如何使用

1. 创建一个空白的GameObject
2. 添加对象

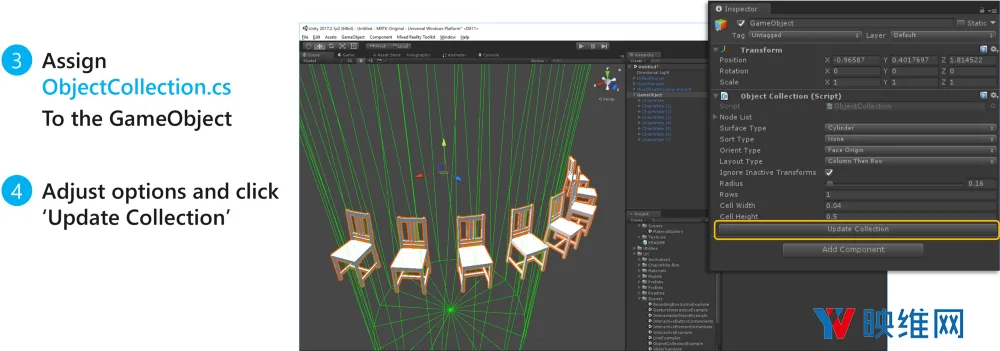

3. 向GameObject指派Object Collection.cs
4. 调整选项，并且点击“Update Collection”

六. 求解器系统

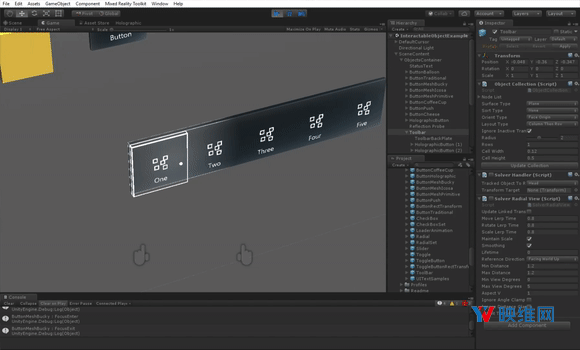

求解器系统允许你组合各种对象定位行为，并且按顺序运行它们。“开始”菜单是一个很好的示例，它包含了多种行为，如Tag-Along（尾随）+ Constant View Size（恒定视图大小） + Surface Magnetism（表面磁性）。它将在一定范围内尾随你，如果它与其他对象表面相碰撞，它会尾随表面并自动缩小或向上以保持大小。

模块化求解器脚本系列提供以下对象定位行为：

1. Tag-along
2. Billboarding
3. Radial view
4. Body lock
5. Surface magnetism
6. Constant view size

MRTK中提供一个简单的Tag-along脚本，但如果要结合多个定位机制（如Tag-along和Surface magnetism），Solvers的效果可能更好。

6.1 示例场景

你可以在这个场景中找到Object Collection的例子：

1. HoloToolkit-Examples/Utilities/Scenes/SolverExamples.unity（点击前往）
2. 技术细节（点击前往）

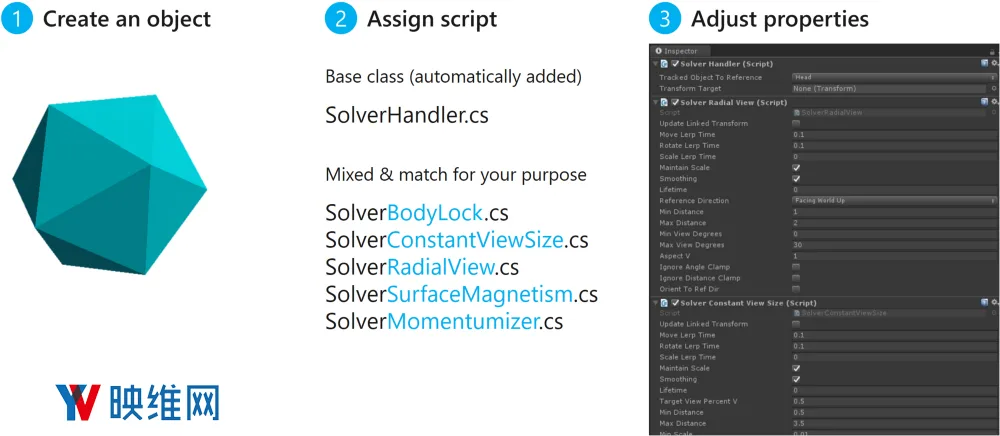

6.2 如何使用

1. 创建一个对象
2. 指定一个脚本
3. 调整属性

七. 语音输入

语音输入是一种与混合现实对象交互的自然方式。它可以帮助用户缩短操作时间和减少工作量。WMR shell提供了诸如“选择”，“关闭”，“移动这个”和“面向我”等系统级命令。

借助MRTK，你可以轻松为体验添加语音命令。

7.1 示例场景

你可以在这个场景中找到语音输入的例子：

1. HoloToolkit-Examples/Input/Scenes/SpeechInputSource.unity（点击前往）

7.2 如何使用

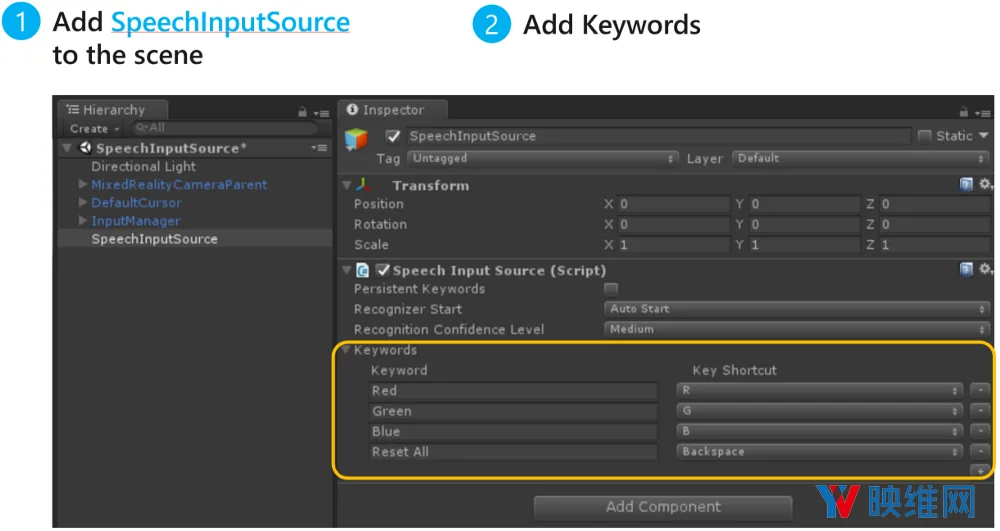

1. 向场景添加SpeechInputSource
2. 添加关键词

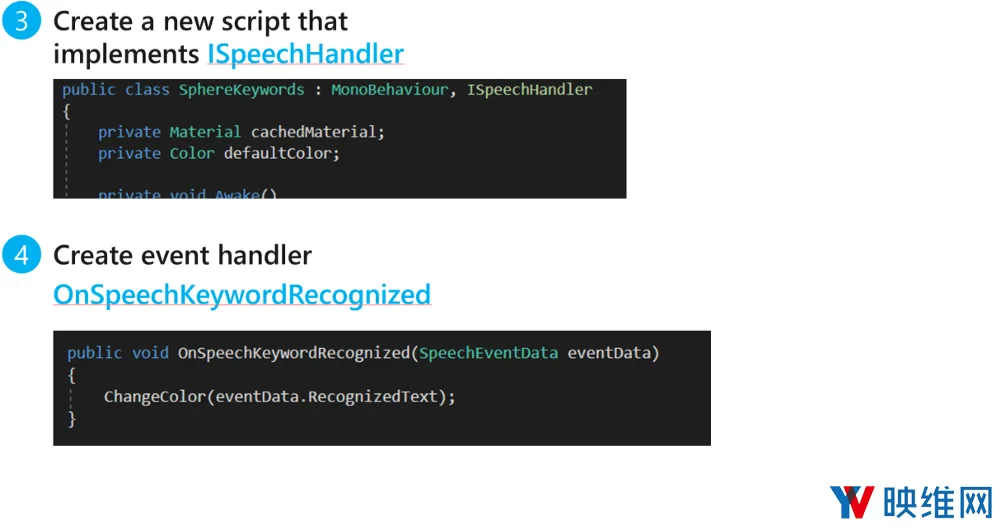

3. 创建一个补充ISpeechHandler的新脚本
4. 创建一个事件句柄OnSpeechKeywordRecognized

八. 空间理解

Spatial Understanding（空间理解）是HoloLens中最令人兴奋的功能之一。通过Spatial Understanding（空间理解），你可以分析环境并识别物理表面的类型，例如地板，天花板和墙壁。当利用这些物理表面时，你可以创建与现实环境交互的逼真全息图。

8.1 示例场景

MRTK提供了三个不同的例子。Spatial Mapping（空间映射）, Spatial Processing（空间处理）和Spatial Understanding（空间理解）。

1. Examples/SpatialMapping/Scenes/SpatialMapping（点击前往）
2. Example.unityExamples/SpatialMapping/Scenes/SpatialProcessing.unity（点击前往）
3. Examples/SpatialUnderstanding/Scenes/SpatialUnderstandingExample（点击前往）
4. 空间映射与处理的技术细节（点击前往）
5. 空间理解的技术细节（点击前往）

8.2 空间映射

只需拖放SpatialMapping预制件，你即可在获得这种类型的网格。这是令应用可以与环境交互的简单快捷方式。

8.3 空间处理

如果你希望获得更清晰的表面，你可以使用空间处理。通过合并顶点，空间处理可以把网格转换成平面。通过这个步骤，你可以为墙壁，桌子和地板获取更清晰的平面。

8.4 空间理解

这是最复杂的一个。示例场景显示了房间扫描体验，并为你提供识别的表面。借助这种技术，你可以把内容放置在特定的表面类型上。

九. 附加至控制器

如果要通过运动控制器为WMR头显打造一种体验，你可以使用AttachToController将任何对象和UI附加到控制器。

9.1 示例场景

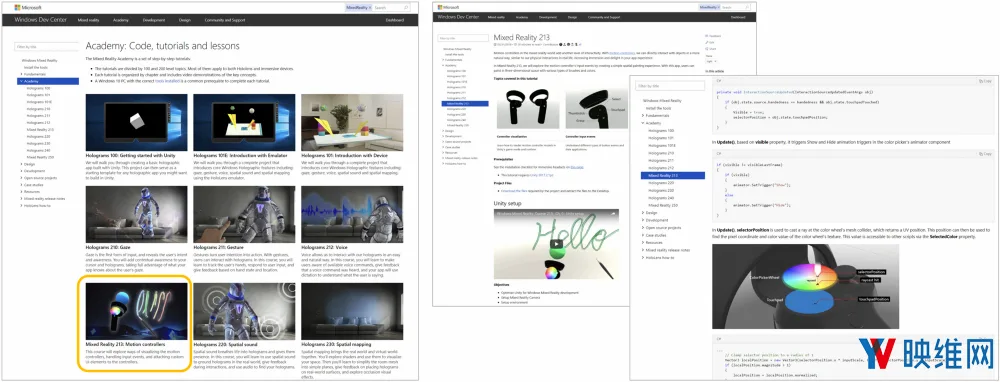

你可以在Mixed Reality Academy Tutorial — Motion Controller中找到非常优秀的例子。

1. https://docs.microsoft.com/en-us/windows/mixed-reality/mixed-reality-213HoloToolkit/Input/Scripts/Utilities/AttachToController.cs（点击前往）

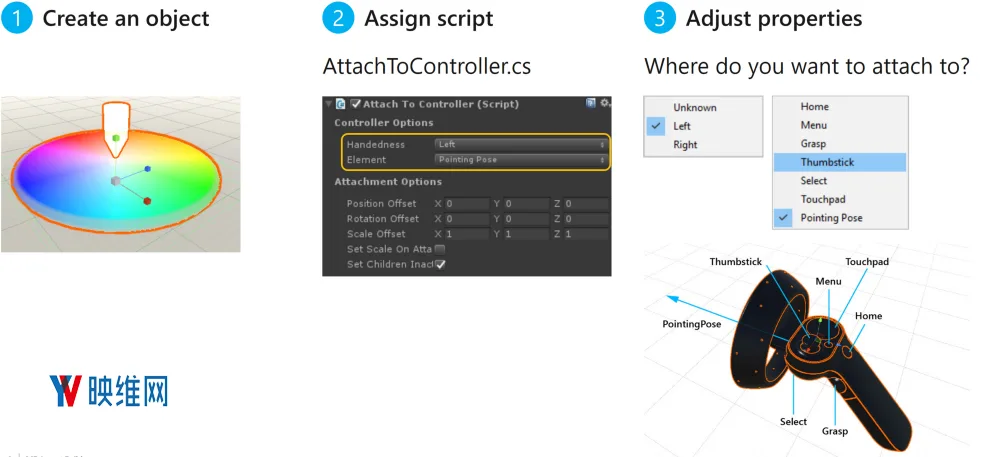

9.2 如何使用

1. 创建一个对象
2. 指定脚本
3. 调整属性

十. MRTK/StandardShader

MRTK/StandardShader是一款新的着色器，可提供各种效果，如发光边框，悬停突出显示和动画属性。借助这个着色器，你可以轻松实现Fluent Design System的元素，如光线，深度和材质等等。它已经进行了优化，可以在HoloLens中以60fps运行。

10.1 示例场景

你可以找到基于MRTK/Standard Shader的优秀材质例子

1. HoloToolkit-Examples/StandardShader/Scenes/MaterialGallery.unity（点击前往）

MRTK/Standard Shader可以帮助你轻松实现近平面淡化效果

十一. 下一步

我在本文中介绍了MRTK中一些有用的构造块。我希望这可以为你混合现实之旅提供帮助。我同时希望你可以加入社区，提出问题，报告漏洞，贡献代码，为行业的发展做出贡献。
