多份专利公布，一窥Magic Leap One内部结构和工作原理

文章相关引用及参考：映维网

多份Magic Leap专利

（映维网 2018年03月02日）即便是最神秘的私人公司都需要提交专利申请并最终公开他们的秘密，Magic Leap也不例外。美国专利及商标局日前正式公布了多份Magic Leap专利，这为我们提供了更多关于“Magic Leap One：Creator Edition”的信息。

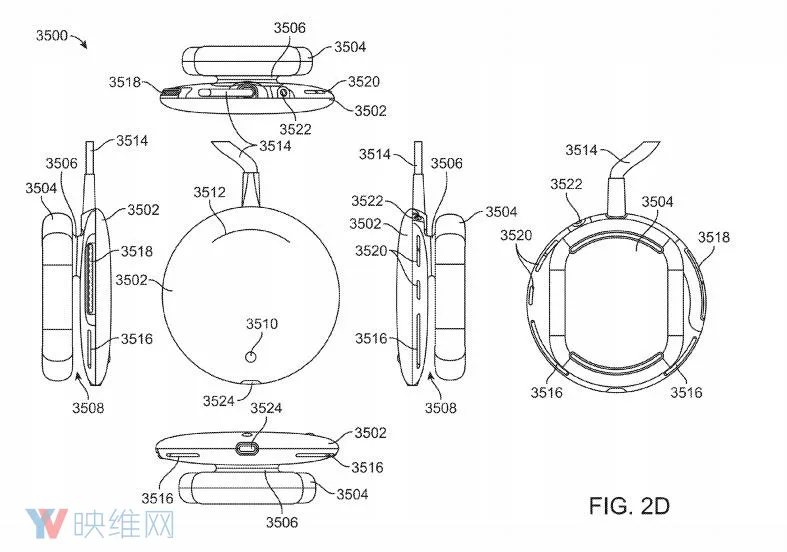

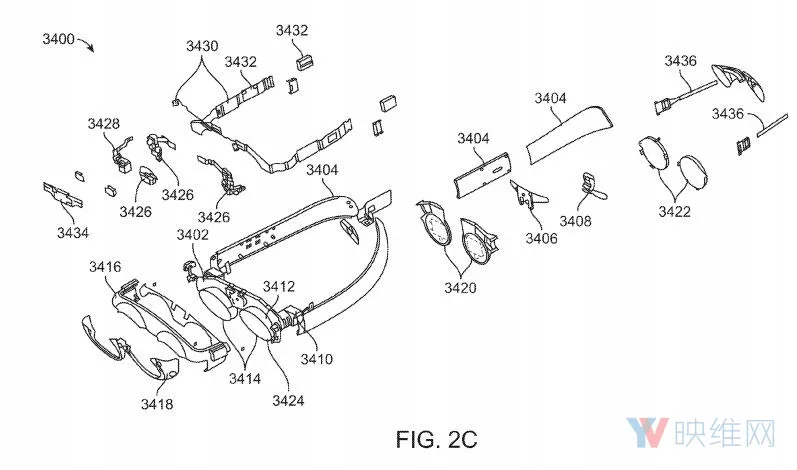

一份名为“Virtual, Augmented, and Mixed Reality Systems and Methods（虚拟现实，增强现实和混合现实系统与方法）”的专利包含了详细的分解说明图，涵盖了几乎与17年末官方设备图一模一样的Lightwear，Lightpack和控制器.

在大多数情况下，专利只是简单说明产品的外观，而最终设计与专利中的设计大不相同。但对于最新的Magic Leap专利来说，文件图纸或者代表了最终硬件的近似样式。

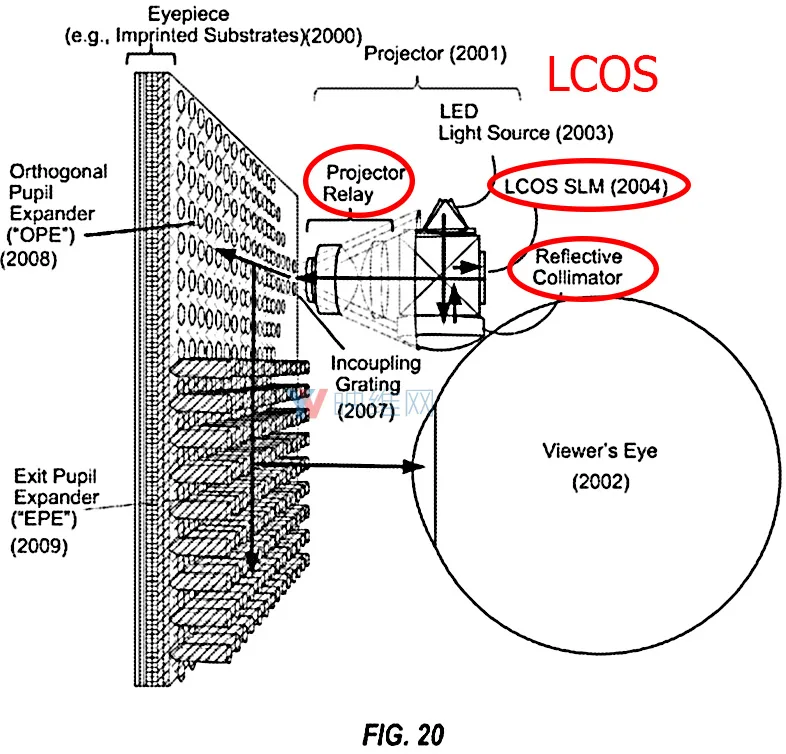

另一份名为“multi-layer diffractive eyepiece（多层衍射）”则描述了Magic Leap的波导显示器。专利文件显示，他们正在采用场序制彩色（field sequential color）LCOS微型显示器，以及6层衍射波导（基本上是两个微软HoloLens波导堆叠在一起）。

专利文件显示，图像都是通过波导，耦合到其后表面的光栅，以及波长选择反射器投射到用户眼睛。光栅将来自波导的光线导向两个不同的方向。同时，反射器将来自第二方向的一部分光反射回第一方向。

专利继续描述了一个包含通过三个波导元件来产生三个波长范围的头显。每个波长对应于红色，蓝色或绿色光，而反射光则在多个区域内产生全息图。如“Virtual, Augmented, and Mixed Reality Systems and Methods（虚拟现实，增强现实和混合现实系统与方法）”所述，波长产生三个光场：近场，中场和远场。对象将显示在两个光场中，并在光场之间混合以实现深度错觉。

当然，眼见为实。尽管少数人已经亲身体验了Magic Leap的技术，并且以一种模糊的符合NDA精神的方式来描述体验有多“神奇”，但剩下的我们都希望能够自行体验Magic Leap所描述的一切一切。
