显示专家Karl分享：解释Apple Vision Pro显示“模糊”原因
解释了Apple Vision Pro“模糊”的原因
（映维网Nweon 2024年06月18日）Hypervision是一家以开发宽视场VR Pancake光学器件而闻名的公司。日前，Hypervision发布了一份名为《60PPD：通过fast LCD实现，而不是Micro OLED》的博文。
对于这一报告，显示技术专家近眼显示技术专家卡尔·古塔格（Karl Guttag）探讨了其中的内容，并解释了AVP“模糊”的原因。
介绍
光学研发公司Hypervision于2023年6月提供了Apple Vision Pro光学设计的设计分析。Hypervision刚刚发布了一份有趣的分析报告，探讨了Apple Vision Pro使用的Micro OLED，以及其他大多数公司使用的LCD是否能支持每度60像素的高分辨率和宽视场。Hypervision的报告标题为《60PPD：通过fast LCD实现，而不是Micro OLED》。
我将触及Hypervision分析中的重点内容，并解释AVP“模糊”的原因。
参展AWE
AWE将在下周举行。我将于当地时间6月19日星期三上午11:30至下午12:25参加“AR眼镜的现状和未来方向”小组讨论。如果你想和我见面，请用电子邮件与我联系meet@kgontech.com。
AWE 2024进行Apple Vision Pro锐度研究：请求帮助
Hypervision的分析发现，加上用户提供的报告，Apple Vision Pro的清晰度各不相同。AWE 2024是一个可以试用大量Apple Vision Pro头显的机会，可以看看不同设备的焦点有何不同。我会带着我的高分辨率相机参会。
尽管不是绝对必要，但如果你能下载我的测试图案，并将其安装在你的Apple Vision Pro，这会很有帮助。如果你想帮忙，可以通过meet@kgontech.com联系我，或者在展会给我打个招呼。我大部分时间都会待在世博楼。如果你参会，你可以保持匿名，或者在相关文章的末尾收到你或你的公司的名字，感谢你的参与。我不能保证什么，但我觉得值得一试。
AVP的图像模糊争议
我之前曾报道过AVP有点模糊。在当时的文章中，我比较了AVP和Meta Quest 3（MQ3）显示相同视场的高分辨率图片。
这篇文章引起了争议，并促发了一系列的论坛和大V的讨论。

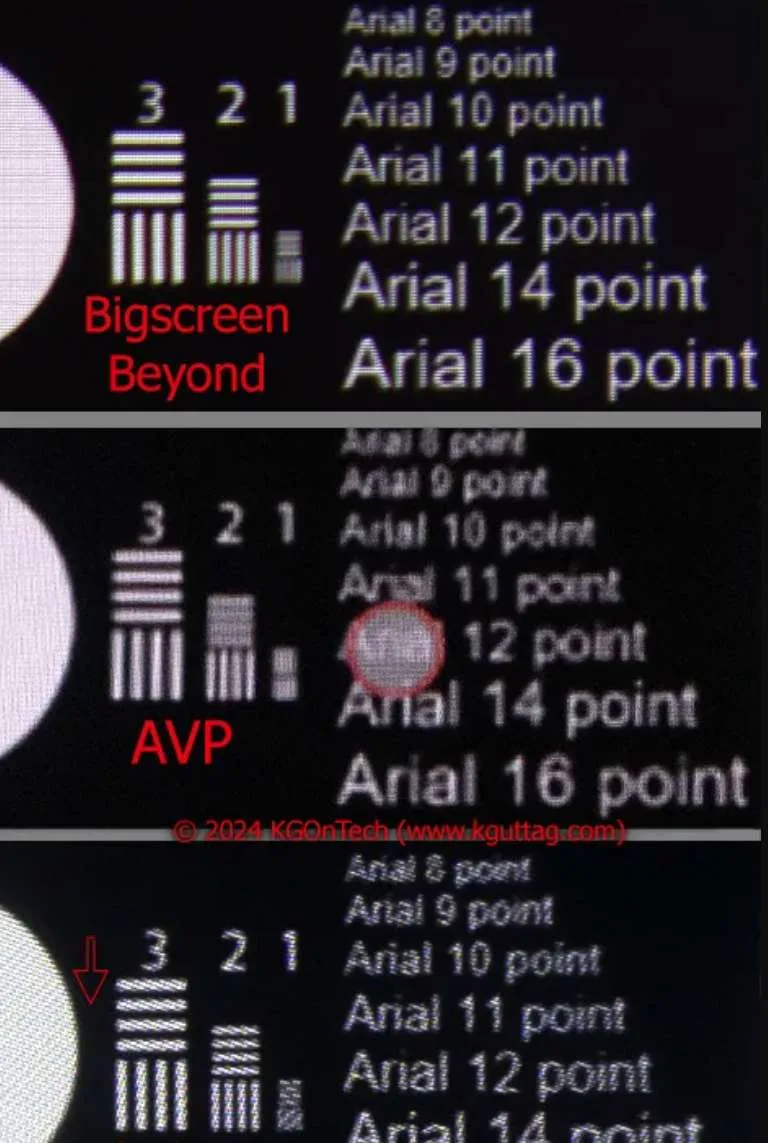

我最近一直在给Bigscreen Beyond拍照，并决定进行相同的测试。在光学清晰度方面，它介于AVP和MQ3之间。有趣的是，Bigscreen Beyond的角度分辨率（~32像素/度）略低于AVP（~40像素/度）。然而，Bigscreen Beyond的文本和线条图案看起来比AVP更好。
Hypervision的校正：AVP没有失焦

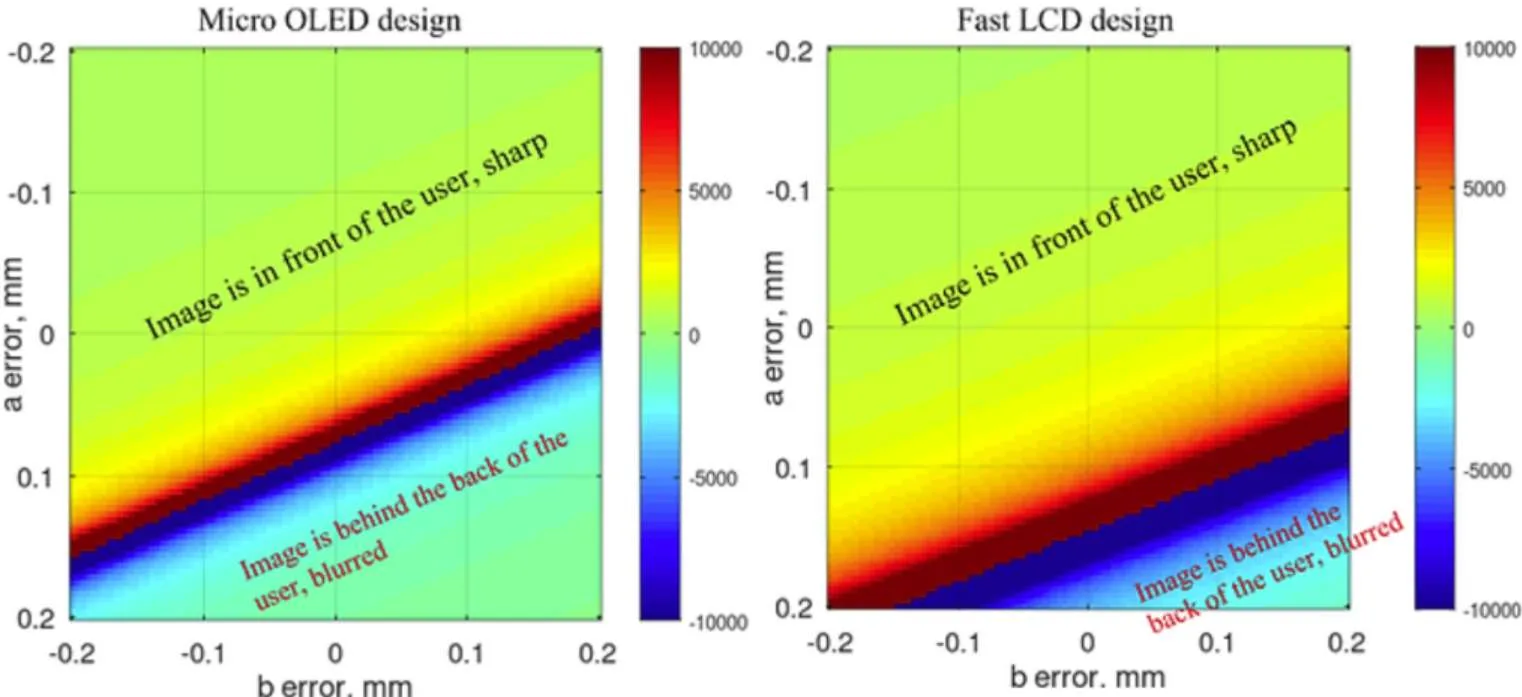

我推测，在Apple Vision Pro的光学模糊和对比度低于Meta Quest 3的情况下，AVP似乎无法对焦。Hypervision纠正了我的错误，并认为模糊不可能是由于失焦造成。Hypervision发现每台AVP的清晰度都不一样。他们指出，透镜厚度和位置的制造误差会导致虚像偏移，而透镜表面形状（不规则性）的误差会导致图像即便在正确的位置都会模糊。这两种处理的结合可能会导致特定Apple Vision Pro中的图像模糊。所以，模糊不是焦点问题，而是光学分辨率问题。
Hypervision的分析：要求超出当今塑料光学元件的公差

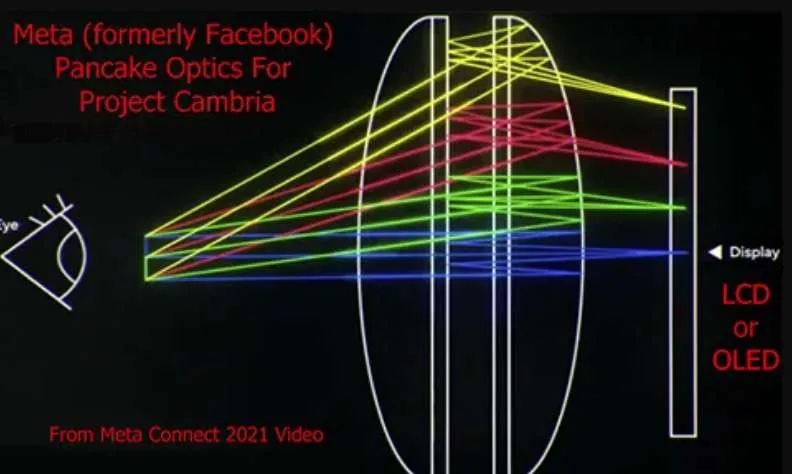

AVP具有非常复杂的Pancake光学以实现紧凑的外形因素，同时通过Micro OLED支持宽视场。大多数其他Pancake都有两个元件。

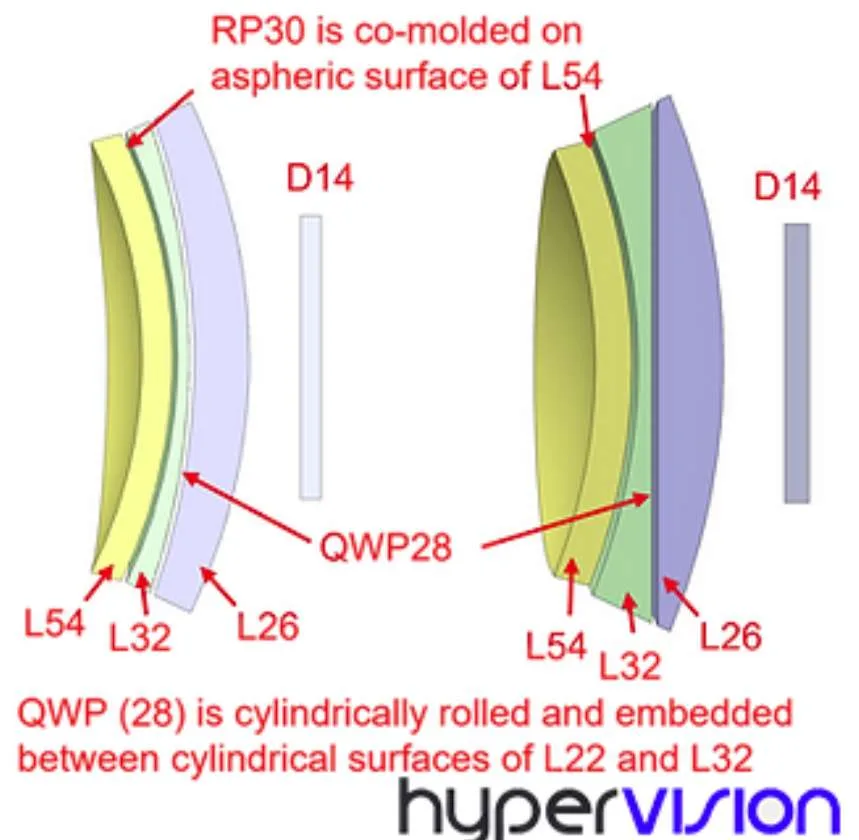

苹果则有更复杂的三透镜光学系统，带有弯曲偏光片和四分之一波片。
根据我对AVP如何动态调整光学缺陷(如基于眼动追踪的色差)的研究，AVP的光学是“不稳定的”，因为如果没有动态校正，缺陷会变得更糟。
Hypervision的RMS分析

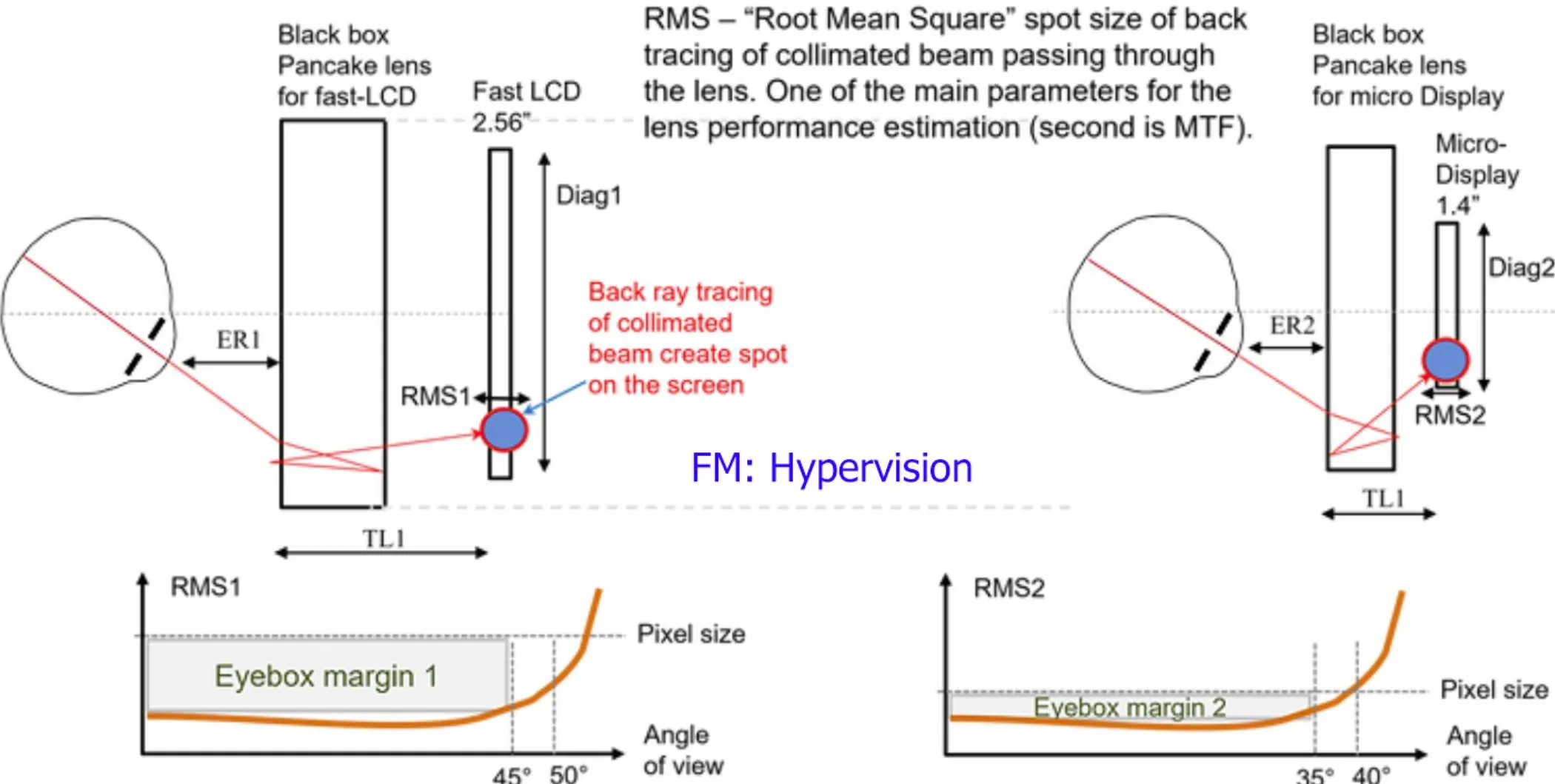

Hypervision对较大的LCD面板和较小的Micro OLED面板进行了RMS分析。统计数据显示，对于AVP RMS，光斑尺寸有50%小于6.4um，仅10%小于4.8um。对于6K 1.4”分辨率的屏幕，像素为5um，这就是为什么提高分辨率不会产生更多的PPD。Hypervision指出，问题在于，由于半导体制造的限制，硅基Micro OLED在很多年之后都无法变得更大。所以，Micro OLED支持更高分辨率和更宽视场的唯一方法是令像素更小，而这会令光学器件的制造变得更困难。
Hypervision的蒙特卡罗分析

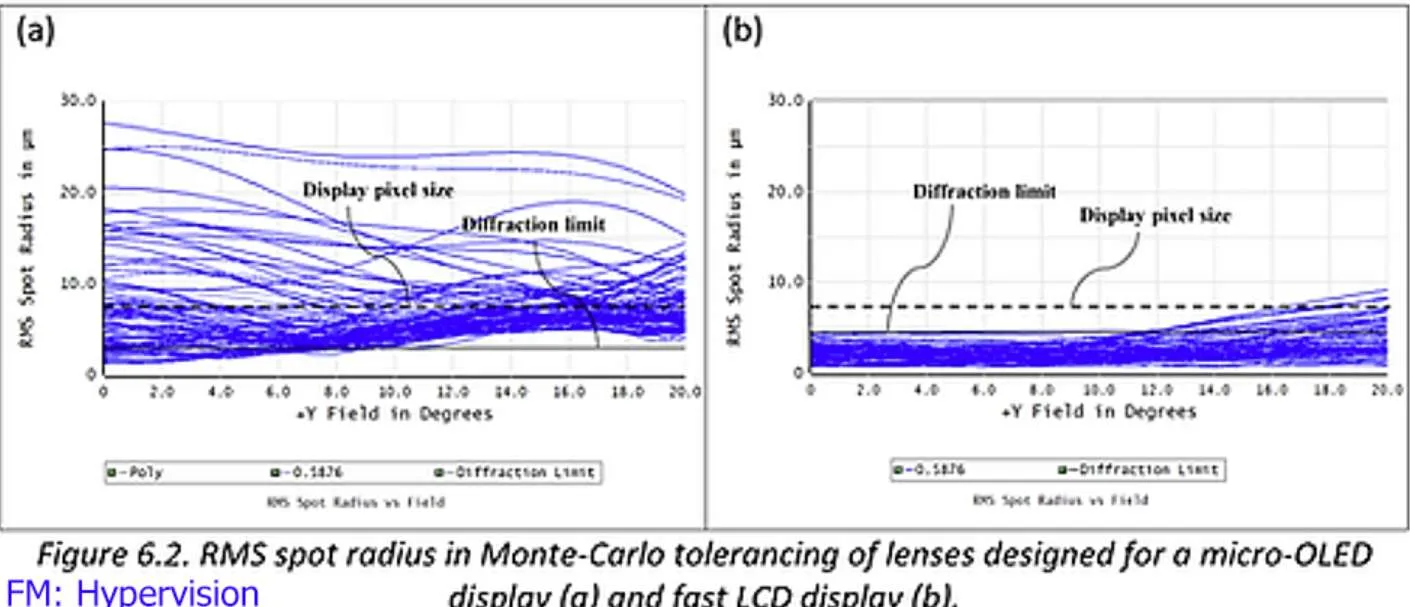

Hypervision接着进行了蒙特卡罗分析。其中，AVP MTF蒙特卡罗公差分析表明，超过50%的制造系统的截止频率低于40PPD。记住，我们谈论的是相当大的塑料模制透镜，它必须价格合理，不能是大型相机或显微镜采用的数百美元产品。
Hypervision的140度视场和60PPD方法

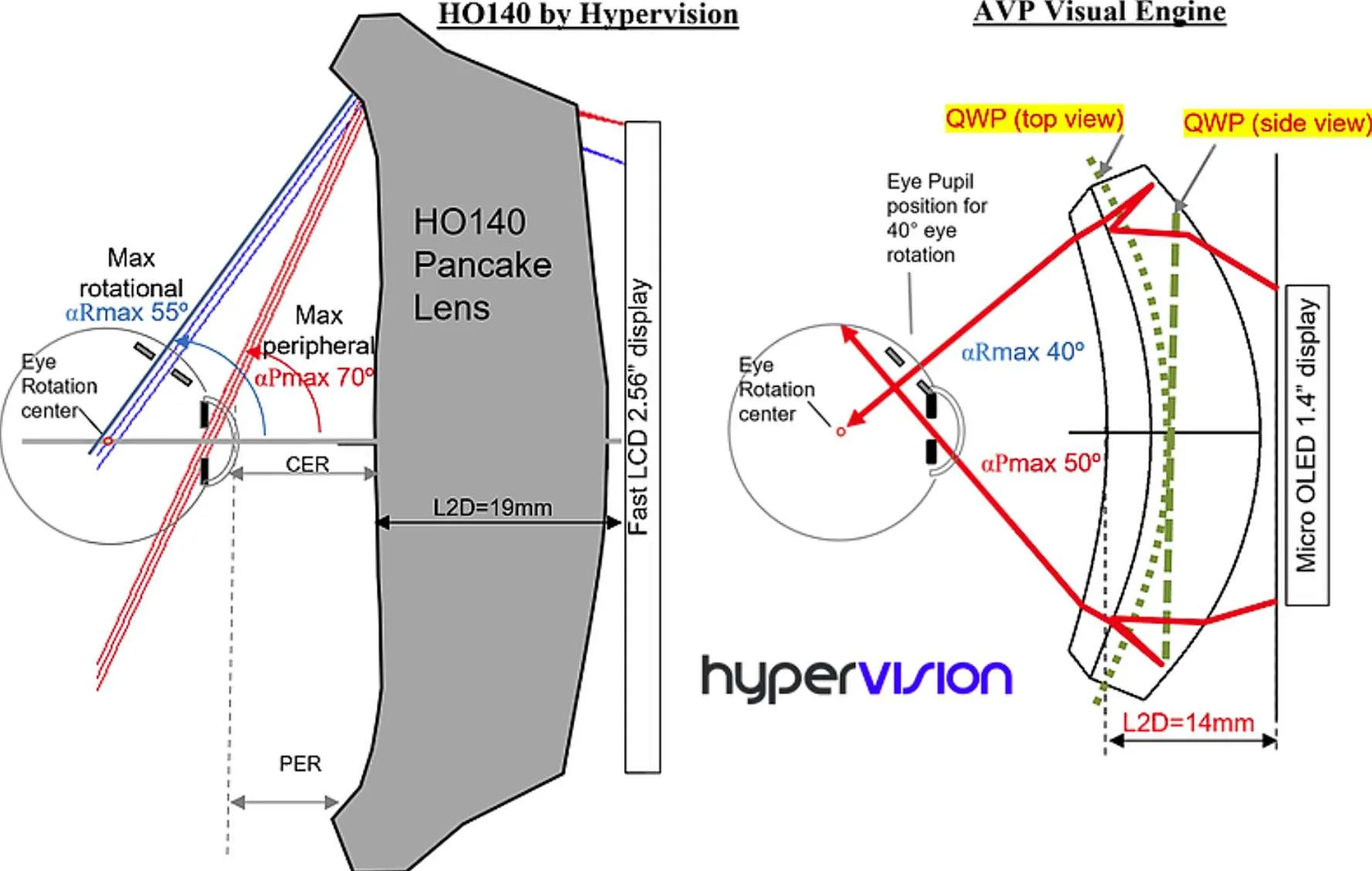

Hypervision认为，实现~60PPD和~140度视场的唯一可行途径是使用2.56″ LCD显示屏。LCD向更小像素的自然发展将允许它实现更高的分辨率。
结论
总的来说，Hypervision说明了目前带有Pancake光学元件的Micro OLED设计已经突破了合理价格光学的极限。使用更大像素的技术可以更容易地解决相关问题，而拥有更大的显示器可以使支持更宽的视场变得不那么困难。
这可能是因为AVP的推出有点匆忙，因为它已经超出了可制造设计的极限。所以问题是，如果AVP已经存在问题，它们如何支持更高的分辨率和更宽的视场？
硅背板之上的Micro OLED的尺寸受到对角线约1.4″以上芯片尺寸的掩模版限制。为了提高Micro OLED的分辨率，像素必须更小，这就需要光学器件的放大倍数更高。然后，增加视场将需要对越来越小的像素进行更大的光学放大。
LCD有问题，尤其是黑色水平和对比度。带有局部调光的更小照明LED可能会有所帮助，但它们尚未证明自己的效果能够媲美Micro OLED。
