2023年07月29日美国专利局新申请AR/VR专利摘选
文章相关引用及参考：映维网Nweon
一共更新了48篇专利。
（映维网Nweon 2023年07月29日）近期美国专利及商标局公布了一批全新的AR/VR专利，以下是映维网的整理（详情请点击专利标题），一共48篇。更多专利披露请访问映维网专利板块https://patent.nweon.com/进行检索，你同时可以加入映维网AR/VR专利交流微信群（详见文末）。
在一个实施例中，专利描述的可穿戴电子设备包括支撑结构和设置在支撑结构中或支撑结构上的电子元件。热交换器元件可与电子元件热耦合，热交换器元件包括流体入口和流体出口。第一导管可流体连接至热交换器的流体入口，第一导管配置为将处于第一温度的液体输送至热交换器。第二导管可以流体连接到热交换器的流体出口，第二导管构造成将处于不同于第一温度的第二温度的液体输送离开热交换器。

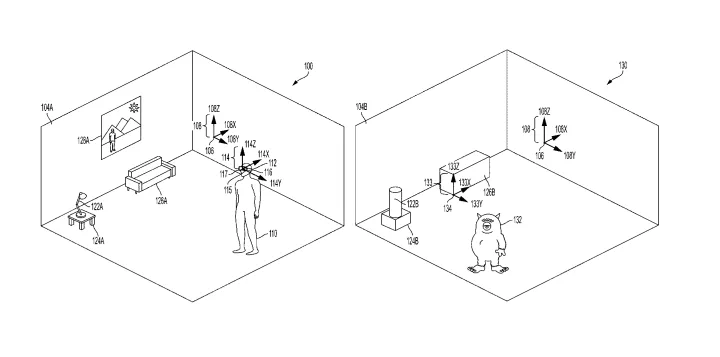

2. 《Magic Leap Patent | Environment acoustics persistence（Magic Leap专利：环境声学持久性）》
在一个实施例中，专利描述了用于存储、组织和维护混合现实系统的声学数据的系统和方法。系统可以包括一个或多个传感器、扬声器以及一个或更多个处理器。由一个或多个处理器执行的方法可以包括接收演示音频信号的请求。可以通过偷袭那的一个或多个传感器来识别环境。可以检索与环境相关联的一个或多个音频模型组件。可以基于音频模型组件来生成第一音频模型。可以基于第一音频模型来生成第二音频模型。可以基于第二音频模型并且基于演示音频信号的请求来确定修改的音频信号。修改后的音频信号可以经由头显的扬声器来演示。
3. 《Magic Leap Patent | Systems and methods for mixed reality（Magic Leap专利：用于混合现实的系统和方法）》
在一个实施例中，专利描述的虚拟图像生成系统包括具有相对的第一和第二面的平面光波导、配置用于将来自图像投影组件的准直光束光学耦合到平面光波导中的耦合元件、与平面光波导的第一面相关联的第一正交光瞳扩展元件、与所述平面光波导的第二面相关联的第二正交光瞳扩展元件、以及与所述平面光波导相关联的出瞳扩展元件。
在一个实施例中，专利描述的头戴式装置包括目镜；目镜包括可变调光组件和框架；框架使得目镜的用户侧朝向用户，且世界侧远离用户。动态调光组件在操作期间选择性地调制从世界侧传输到用户侧的光的强度。动态调光组件包括具有多个像素的可变双折射单元；布置在可变双折射单元的用户侧的第一线性偏振器，第一线性偏振器配置成传输平行于光轴传播的光；布置在可变双折射单元和第一线性偏振器之间的四分之一波片。
5. 《Meta Patent | Display non-uniformity correction（Meta专利：显示不均匀性校正）》
在一个实施例中，系统可以确定用户的眼睛到显示器的显示平面的估计距离。系统可以从存储器存储器访问若干传输映射。其中，传输映射表征从测量平面内的若干预先确定的视图位置测量的显示的非均匀传输字符。测量平面可与显示平面以已知距离分开。系统可以根据使用光场渲染的传输图生成用于眼睛估计距离的自定义传输图。系统可以基于所述自定义传输图确定自定义校正图。所述系统可以使用所述自定义校正图来调整要在显示器显示的图像。系统可在显示器显示使用自定义校正图调整的图像。
在一个实施例中，专利描述与用于p2p通信的目标唤醒时间的系统和方法。在一个方面，第一无线通信设备配置指示扩展用于p2p通信的受限目标唤醒时间（rTWT）的子字段。第一无线通信设备向第二无线通信设备发送包括子字段的消息。
7. 《Meta Patent | Audio device applications（Meta专利：音频设备应用）》
在一个实施例中，专利描述了一种用于集成到换能器中的线圈组件。线圈组件可以包括金属线轴组件、电线线圈和一个或多个非导电印刷电路板（PCB）加强件。扬声器可以部分地基于所确定的虚拟对象的状态来产生多个微噪声。扬声器可以将多个微噪声空间化，使得多个微噪音看起来源自虚拟对象。扬声器使用光学MEMS传感器进行扬声器振膜运动检测。光学MEMS传感器用于光学地监测扬声器振膜的一个或多个部分的位移。扬声器可以配置为确定扬声器振膜处于摇摆模式并且将扬声器振膜移出 rocking模式。
8. 《Meta Patent | On-sensor image processor utilizing contextual data（Meta专利：利用情景数据的传感器图像处理器）》
在一个实施例中，专利描述的传感器设备包括：像素单元阵列，每个像素单元包括一个或多个光电二极管，其配置为响应于光产生电荷。传感器设备进一步包括电荷存储组件，其将电荷转换为输出电压阵列中的电压。传感器设备进一步包括一个或多个模数转换器(ADC)，其配置为将电压阵列转换为第一像素数据。传感器设备进一步配置为将所述第一像素数据输入到所述机器学习模型中，以生成包含与所述第一像素数据的一个或多个特征相关联的预测数据的输出数据。基于所述预测数据生成与所述第一像素数据的一个或多个已转换特征相关联的第二像素数据，并从所述传感器设备向单独的接收设备发送所述第二像素数据。
9. 《Meta Patent | Interaction controls in artificial reality（Meta专利：人工现实中的交互控制）》
在一个实施例中，专利描述的方法包括确定与用于访问共享人工现实环境的用户设备相对应的至少一个要素；确定与共享的人工现实环境相关联的至少一个人工现实设置；接收与允许的用户或临时参数相关联的权限事件的指示；根据权限事件确定是否启用或禁用至少一个元素或至少一个人工现实设置；基于权限事件向用户设备发送内容。
在一个实施例中，专利描述的显示系统可以包括头戴式显示设备。头显可包括安装在正面且面向外部的一个RBG摄像头。所述至少一个面向外部的RBG摄像头可收集图像用于视图合成。头显可以包括处理器和存储指令的存储器。当处理器执行指令时，根据基于机器学习的技术提供视图合成。其中，所述技术包括以下至少一项：深度估计、成像锐化、滤波或融合。
11. 《Meta Patent | Memory structures to support changing view direction（Meta专利：支持改变视图方向的内存结构）》
在一个实施例中，计算系统可以在存储器单元中存储像素值的第一阵列，以表示沿第一观看方向观看的场景。像素值的第一数组可以对应于均匀分布在角度空间中的若干位置。所述系统可以确定从第一观察方向到第二观察方向的角位移。所述系统可以通过以下方式确定像素值的第二数组以表示沿第二观看方向所观察到的场景：基于所述角位移移动所述存储单元中像素值的第一数组的一部分；或使用基于所述角位移确定的地址偏移从所述存储单元读取所述像素值的第一数组的一部分。系统可将所述像素值的第二阵列输出到显示器。
在一个实施例中，专利描述的一种方法包括访问真实环境区域的地图数据，所述地图数据包括描述真实环境中可见特征的三维特征描述符。基于地图数据生成多个地图包，其中每个地图包对应于真实环境区域内的二维子区域，并且包括描述子区域中可见特征的三维特征描述符的子集。多个地图包的第一序列通过一个或多个基站广播，其中第一序列基于每个地图包的二维子区域，其中每个地图包配置为由人工现实设备接收和使用，以基于三维特征描述符的相关子集确定人工现实设备在相关子区域中的姿态。
在一个实施例中，专利描述的方法可以在区域演示服务器接收数据流；通过区域演示服务器，至少部分地基于所接收的数据流演示全局数字环境；至少部分地基于所接收的数据流生成视差渲染数据流；在合成服务器接收视差渲染数据流；由合成服务器将接收到的视差渲染数据流合并为新的视差渲染数据流；通过一个或多个客户端平台，至少部分地基于新的视差渲染数据流来渲染本地数字环境；并通过一个或多个客户端平台的输出致使本地数字环境的显示。
在一个实施例中，专利描述了一种在使用二维视场扩展器的显示设备中用于图像生成和传输的系统。系统可以包括第一透镜、具有用于传播与第一图像相关联的第一显示光的第一投影仪的第一透镜组件、具有用于将第一显示光传播到用户的第一眼睛的第一波导的第一二维扩展器图像、以及具有用于将第二显示光传播到用户的第一只眼睛的第二波导的第二二维扩展器。
15. 《Meta Patent | Audio configuration switching in virtual reality（Meta专利：虚拟现实中的音频配置切换）》
在一个实施例中，专利描述的方法用于在共享式人工现实环境中进行通信。所述方法包括，接收用户的人工现实位置信息的指示；基于人工现实位置信息或应用程序为用户确定音频配置；确定用于在用户和另一用户之间更改音频配置的开关点，例如基于另一用户的位置；将音频配置更改为基于开关点的另一音频配置；基于另一音频配置的输出音频。
在一个实施例中，专利描述的方法可以：接收故事的一部分的音频听写；接收对所述音频听写的至少一个单词的虚拟选择；接收对视觉元素的虚拟选择以表示所述至少一个单词；接收演示所述故事的至少所述部分的指示；并且引起音频听写的同步回放和至少一个视觉元素的显示。
17. 《Meta Patent | Stabilizing gestures in artificial reality environments（Meta专利：在人工现实环境中稳定手势）》
在一个实施例中，可以向佩戴人工现实设备的用户显示人工现实环境。人工现实环境可以包括至少第一虚拟对象。计算系统可以监视用户在与第一虚拟对象交互时执行的第一手势的运动。计算系统可以使用用户的运动稳定简档来确定与用户相关联的运动范围。计算系统可以将用户执行的第一手势的运动与与与用户相关联的运动范围进行比较。响应于确定用户执行的第一手势的运动超过运动范围，计算系统可以稳定用户在人工现实环境中的后续用户交互期间执行的一个或多个第二手势。
18. 《Meta Patent | Display non-uniformity correction（Meta专利：显示不均匀性校正）》
在一个实施例中，系统可以确定用户的眼睛到显示器的显示平面的估计距离。系统可以从存储器存储器访问若干传输映射。其中，传输映射表征从测量平面内的若干预先确定的视图位置测量的显示的非均匀传输字符。测量平面可与显示平面以已知距离分开。系统可以根据使用光场渲染的传输图生成用于眼睛估计距离的自定义传输图。系统可以基于所述自定义传输图确定自定义校正图。所述系统可以使用所述自定义校正图来调整要在显示器显示的图像。系统可在显示器显示使用自定义校正图调整的图像。
19. 《Meta Patent | Self-lit display panel（Meta专利：自发光显示面板）》
在一个实施例中，专利描述的自发光显示面板包括光子集成电路提供器，所述光子集成电路提供器包括波导阵列和耦出器阵列。自发光显示面板可以包括由光子集成电路层背光的透明电子电路层；两个层可以在同一基板上或者在限定用电活性材料填充的单元的相对衬底上。
在一个实施例中，专利描述了一种用于涂覆表面浮雕结构的溶胶-凝胶混合物，其包括至少第一钛（IV）前体和第二钛（Ⅳ）前体。第一钛（IV）前体包括硫酸盐或磷酸盐配体。第二钛（IV）前体包括羧酸盐配体。可以将第一钛（IV）前体和第二钛（Ⅳ）前体溶解或悬浮在溶剂中。
21. 《Meta Patent | Birefringent polymer having bimodal molecular weight（Meta专利：具有双峰分子量的双折射聚合物）》
在一个实施例中，专利描述的光学各向异性聚合物薄膜包括可结晶聚合物和配置为与聚合物相互作用，并且在聚合物薄膜内产生更高的结晶含量。聚合物薄膜可以具有双峰分子量分布的特征，其中添加剂的分子量可以小于可结晶聚合物的分子量的约50%。示例可结晶聚合物包括聚萘二甲酸乙二醇酯、聚对苯二甲酸乙二醇酯、聚萘二甲酸丁二酯、聚对苯二甲酸丁二酯以及其衍生物。
在一个实施例中，专利描述的示例电池操作系统包括驱动器电路、由电感器电路和来自天线的电容形成的LC谐振电路、以及采样保持电路。驱动器电路可以由控制器配置为生成LC谐振电路的驱动信号，LC谐振电路具有随着天线的电容响应于用户的面部运动而变化的谐振频率。采样保持电路响应于LC谐振电路的驱动信号的下降沿对LC谐振电路输出进行采样，其中采样保持电路的输出是可以进一步处理以检测用户的面部运动的采样感测信号。
在一个实施例中，专利描述的显示系统包括包含耦合光栅、膨胀光栅和采样光栅的波导。所述显示系统包括配置成将输入光指向耦合光栅的投影系统。耦合光栅配置成衍射输入光以在波导内传播。所述耦合光栅配置为使得输入光的显示部分避免被所述扩展光栅衍射的方式向所述扩展光栅传播，并且使得所述输入光的采样部分向所述采样光栅传播。所述扩展光栅配置为使得所述输入光的显示部分继续在所述波导内传播。所述采样光栅配置为将所述输入光的采样部分从所述波导向外衍射。
在一个实施例中，专利描述的设备包括配置为投射立体图像对的第一图像投影仪和第二图像投影仪，以及光学校准系统。光学校准系统包括指示第一图像投影仪对准的第一光路、指示第二图像投影仪对准的第二光路、将第一光路和第二光路组合成共享光路的波导组合器，以及配置为检测沿第一光路或第二光路中的一条或多条行进的校准图像光的一个或多个轴视传感器。
25. 《Microsoft Patent | Monitoring position and orientation of a projector（微软专利：投影仪的监控位置和方向）》
在一个实施例中，专利描述的投影系统包括配置为发射照明光束的照明光源、配置为发射监控光束的监控光源、以及配置为将照明光束和监控光束投射成投影组合光束的投影仪。所述投射组合光束的第一部分在第一光束路径上沿第一方向传播，使用户的眼睛看到所述显示图像。所述投射的组合光束的第二部分在第二光束路径上沿第二方向传播，从而导致监控摄像头捕获监控图像。对监控图像进行分析以确定监控图像的方向或位置。为了确定监视器图像的方向或位置不正确，调整投影仪或照明图像的方向或位置。
26. 《Microsoft Patent | Automatic three-dimensional presentation for hybrid meetings（微软专利：用于混合会议的自动三维展示）》
在一个实施例中，专利描述的系统和方法旨在从2D幻灯片演示自动生成3D全息演示。网络系统接收生成所述3D全息表示的指示，以促使网络系统自动生成所述3D全息表示。作为对接收指示的响应，网络系统从与演示者相关联的用户设备访问2D幻灯片演示，并从映射数据库访问多个映射，并指示如何将2D幻灯片演示的每张幻灯片的元素转换为3D格式。然后，网络系统基于多个映射将每张幻灯片的元素从2D格式转换为3D格式。通过将转换的元素与图像捕获设备捕获的背景和/或真实世界图像数据混合，从转换的元素生成3D全息表示。
27. 《Microsoft Patent | Illuminating spatial light modulator with led array（微软专利：带LED阵列的照明空间光调制器）》
在一个实施例中，专利描述的投影系统包括照明台，照明台包括LED阵列。LED阵列包括多个红色LED、多个绿色LED和多个蓝色LED。照明台同时包括照明台光学系统，其配置为控制由LED阵列发射的光的角度范围并使由LED阵列发出的光均匀化。投影系统进一步包括图像形成台，所述图像形成台配置为从照明台输出的光形成图像，所述成像台包括空间光调制器SLM，所述空间光调制器配置为对照明台的光输出进行空间调制以形成图像。它进一步包括一个或多个投影光学器件，其配置为投影由空间光调制器形成的图像。
28. 《Apple Patent | Controller device with separable portions（苹果专利：包含可分离部分的控制器装置）》
在一个实施例中，控制器设备可以为用户提供多种操作模式。例如，用户可以在用于控制第一设备和/或设备的第一模式（例如增强现实或虚拟现实编程）的第一配置中握住，并操作控制器设备，并且用户可以在用于控制第二设备和/或设备的第二模式的第二配置中握住并操作控制器设备的控制器段（例如导航界面）。控制器段可选择性地接合和分离，以方便用户在不同模式下操作。
在一个实施例中，专利描述的方法通过交错图像捕获来追踪用户眼睛的注视方向，并使用收敛历史来预测捕获之间中间帧的另一只眼睛的注视点方向。例如，为了确定双眼在N fps速率下的注视方向，可以以N/2 fps的速度捕获每只眼睛的交错图像，在捕获第一只眼睛和第二只眼睛的图像之间间隔1/N秒，并且可以根据另一只眼睛在每个中间帧时间的注视方向和当时预测的辐辏来预测每只眼睛帧之间的中间注视方向。
在一个实施例中，专利描述的显示控制装置包括：配置为从传感器获取显示真实空间中不可见光的不可见光图像的采集单元；一配置为根据所述不可见光图像生成指示所述真实空间形状的环境地图的地图生成单元；以及配置为控制显示单元，使得关于真实空间中不可见对象的状态的虚拟对象基于不可见光图像叠加在真实空间的显示控制单元。
在一个实施例中，专利描述了一种由图像处理设备执行的图像处理方法。所述图像处理方法包括从图像传感器具有的像素中指定要添加和读出电荷的像素的分布，以及获取捕获图像的数据，其中作为要读出电荷的单元的区域的面积根据指定的位置而不同。
32. 《Sony Patent | Base station device, terminal device, and communication method（索尼专利：基站设备、终端设备和通信方法）》
在一个实施例中，专利描述的基站设备包括无线电通信单元和控制单元。无线电通信单元在预定时段内向终端设备发送视频数据。在终端设备接收视频数据的周期性接收定时，与以预定帧速率在终端设备显示的视频数据的显示定时之间的差满足预定条件，控制单元改变关于接收定时的设置。
在一个实施例中，专利描述的信息处理设备基于用户的运动状态将帧设置为与对象表面对应的区域中的内容的叠加位置，并生成用于显示与所设置的帧对应的区域中的内容的视觉信息。所述技术可应用于对内容进行增强现实显示的设备。
在一个实施例中，周长区域添加到耦出器的主区域周围，其中主区域包括具有一个或多个光栅特征的主光栅结构，以将显示光引导到头显用户的视场区域。所述周长区域包括具有沿所述周长区域的宽度变化的周长光栅特征的周长光栅结构。以这种方式，周长区域提供了一个周长光栅结构梯度，以逐渐降低沿周长区域宽度的耦出显示光的强度，从而实现“软化”耦出边缘的效果。
35. 《Google Patent | System and method of identifying visual objects（谷歌专利：识别视觉对象的系统和方法）》
在一个实施例中，专利描述了一种识别对象的系统和方法。在一方面，所述系统和方法包括具有显示器、摄像头和处理器的手持设备。当摄像头捕获图像并将其显示在显示器上时，处理器将与一个图像连接检索到的信息与与后续图像连接检索到的信息进行比较。处理器使用这种比较的结果来确定用户可能最感兴趣的对象。显示器同时显示所捕获的图像、对象在图像中的位置以及为所述对象检索到的信息。
36. 《Google Patent | Freeform polarization lightguide（谷歌专利：自由形式偏振光导）》
在一个实施例中，专利描述的光学设备包括自由形式的光导，其用于将光从显示器引导到用户的眼睛预期定位的区域。自由形式光导包括光导基底，光导基底具有在自由形式光导的第一端和第二端之间延伸的第一和第二相对表面，其中至少第二表面是自由形式表面并且覆盖有部分反射镜层。第一表面覆盖有至少四分之一波片层和偏振分束器层。自由形式光导同时包括靠近自由形式光导的第一端的耦入接口，以接收来自显示器的光。
37. 《Google Patent | Visual inertial odometry with machine learning depth（谷歌专利：具有机器学习深度的视觉惯性里程计）》
在一个实施例中，专利描述的方法包括接收使用基于图像的数据和从运动传感器接收的数据作为输入估计的深度图，基于深度图生成对准参数，将对准参数添加到预校准状态以定义用户操作校准状态，基于与从所述图像和运动传感器接收的数据相关联的特征来生成比例参数和偏移参数，以及基于所述用户操作校准状态、所述比例参数和所述偏移参数来校准所述图像及运动传感器。
在一个实施例中，专利描述了一种由头戴式用户设备（UE）执行的无线通信方法。所述方法包括确定头戴式UE的人类用户的眼睛与头戴式终端的物理发送和接收端口之间的第一空间关系；基于所述第一空间关系，确定所述头戴式UE和所述人类用户的眼睛的多个射频（RF）波束方向之间的第二空间关系；至少部分地基于相对于所述第一RF波束方向的所述第二空间关系，从所述多个RF波束方向中选择第一RF波束；以及使用符合第一RF波束方向的第一RF波束来发射或接收RF波束。
在一个实施例中，专利描述的电子设备包括图像传感器、包括光传输元件的光传输模块、包括光接收元件的光接收模块、以及与图像传感器、光传输模块和光接收模块可操作地连接的处理器。处理器通过光传输元件和光接收元件获得第一距离信息，通过图像传感器获得第一帧和第二帧，通过图像感测器获得与第二帧的区域相关的区域信息，基于所述区域信息激活所述光传输元件中与所述区域相对应的光传输元件，并且通过所激活的光传输元素和所述光接收元件中的至少一个获得关于所述区域的第二距离信息。
40. 《Samsung Patent | Content visualizing method and device（三星专利：内容可视化方法和设备）》
在一个实施例中，专利描述了一种内容可视化设备和方法。所述方法包括，基于到相邻物体的距离、当前驾驶状态和驾驶相关事件的发生来改变路线引导内容和驾驶相关内容的位置和形状。所述方法可以用于汽车AR。
在一个实施例中，专利描述了一种调制全息图深度的方法，所述方法包括：获取全息图数据；根据全息显示器的硬件规格确定比例因子，以利用所述全息图数据在空间中显示三维全息图图像；并基于比例因子调制全息图数据的深度信息。
在一个实施例中，专利描述的全息图像处理装置包括，配置为存储至少一条指令的存储器和配置为执行存储在存储器中的至少一条指令的处理器，以通过校正由基于配置为预先学习全息图校正的神经网络的全息摄像头捕获的原始全息图像来生成校正的全息图像。
43. 《Snap Patent | Led illuminated projector（Snap专利：LED发光投影仪）》
在一个实施例中，专利描述了一种用于生成图像帧的投影仪，其包括排列在平面中的元素阵列，每个元素包括至少三个各自具有不同颜色的LED，以及集热器结构阵列，每个结构配置为在任何一次接收来自单个LED的光并减小LED发射光的角度。投影仪单元配置为接收来自集热器结构阵列的光并准直所述光，使得通过元素阵列相对于集热器结构阵列的空间运动形成的多个子框架组合形成全彩色框架，使得每个集热器结构在每个子框架期间接收来自不同LED的光和/或从每个LED发出的光的位移，并使得来自每个LED的光照亮所述框架的多个像素。
在一个实施例中，可以根据通过客户端应用程序捕获的用户内容跟踪与促销相关的用户活动量。可以扫描和分析通过客户端应用程序捕获的至少一部分用户内容，以识别与用户内容相关的用户活动。执行增强现实内容项，以生成与用户内容相关并指示与促销相关的用户活动量的内容。另外，执行增强现实内容项，以生成与用户内容相关的内容，以用于促销的一个或多个兑换选项。
45. 《Snap Patent | Dynamic contextual media filter（Snap专利：动态情景媒体过滤器）》
在一个实施例中，专利描述了一种过滤系统，其配置为执行以下操作：在客户端设备捕获图像帧，其中图像帧包括对象的描述；基于图像帧内对象的描述识别对象的对象类别；访问与媒体存储库中对象类别相关的媒体内容；生成媒体内容的表示；并致使在客户端设备显示图像帧内的媒体内容的表示。
46. 《Snap Patent | Occlusion detection system（Snap专利：遮挡检测系统）》
在一个实施例中，专利描述了用于执行操作的遮挡检测系统，所述操作包括：捕获描绘客户端设备处的环境的图像数据；使得在所述客户端设备处显示所述环境的演示；在客户端设备处检测目标对象的显示的第一属性；执行目标对象的显示的第一属性和与目标对象相关联的第二属性的比较；以及基于该比较来检测遮挡。
在一个实施例中，专利描述了一种用于调节计算机生成的全息图显示器的表观亮度的方法。所述方法包括：接收表示要显示为全息图的场景的源数据；确定全息图数据以显示表示场景的计算机生成的全息图；基于所述源数据确定场景能量，所述场景能量使用非线性标度来量化，并且所述标度的中间部分中的值之间的间隔比朝向所述标的的最小值和最大值的值之间更近；将所述场景能量与所述全息图数据相关联；根据全息图数据控制全息显示器，同时根据场景能量控制全息显示器的照明源的输出功率。
48. 《Valve Patent | Compact optics for head-mounted display systems（V社专利：紧凑型光学头戴式显示系统）》
在一个实施例中，专利描述了头戴式显示器系统的光学系统，其包括例如通过层压或合适的光学透明粘合剂耦合到显示器的衍射光学元件。光学系统可以包括反射偏振器和四分之一波片，其与衍射光学元件一起形成反射或Pancake结构，从而将来自显示系统的光聚焦到头戴式显示系统用户的眼睛。
