华盛顿大学研究员用投影式AR辅助测试PCB电路板

查看引用/信息源请点击:hackaday

ARDW由一组追踪桌面所有事物运动的摄像头,以及一个将影像叠加在PCB和桌面上方的视频投影仪组成

映维网Nweon 2022年11月25日)无论设计能力有多高,你都有可能需要花费一定的时间查验电路板的Bug。测试和调试PCB通常需要在电路板,Layout和原理图之间进行大量的交叉检查。即便对于稍微简单的设计,这都会很快变得令人厌烦。为了提升任务的效率,美国华盛顿大学的研究人员把目光投向了AR增强现实,并设计了一个增强现实调试工作台Augmented Reality Debugging Workbench,(ARDW)。

ARDW由一个带有防静电垫的实验室工作台、一组测量仪器和一台PC组成的设置。你可以简单地将PCB放到工作台,打开KiCAD中的原理图和Layout ,然后像往常一样开始测量和调试设计。

不过,当你在KiCAD中选择一个新图标并将原理图和Layout导出到ARDW系统时,神奇的一刻就会发生。

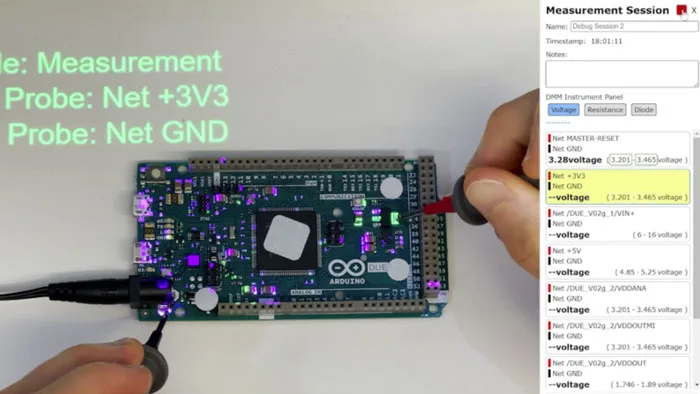

如下面的视频所示。当你在原理图中选择元器件时,它们不仅会在Layout中高亮显示,而且会在你面前的物理电路板高亮显示。这或许是最好的视觉演示,并有助于工作人员测试PCB。

实际上,ARDW由一组追踪桌面所有事物运动的摄像头,以及一个将影像叠加在PCB和桌面上方的视频投影仪组成。它可以根据情况对元器件进行真实高亮投射,从而支持各种调试功能。例如,有一个选项可以高亮显示所有元器件的引脚,从而帮助工作人员对每个元器件的方向进行简单的视觉检查。

团队写道:“这个系统支持常见的调试工作流程,可以增强物理PCB电路板的可视化,以及与测试探针的交互。”

他们同时邀请了自工业界和学术界的10名电气工程师对系统进行了定量和定性评估,并发现ARDW加快了测试速度,并为工程师提供了更大的调试信心。更多信息可以访问项目的GitHub页面

相关论文ARDW: An Augmented Reality Workbench for Printed Circuit Board Debugging

当然,团队坦诚这种投影设计在位置精度方面存在一定的限制,所以未来将集中于提高投影图像的分辨率,并令系统更加紧凑和鲁棒。
