高通分享：骁龙XR2平台用同步空间扭曲提升VR性能
同步空间扭曲
（映维网Nweon 2022年10月10日）VR渲染要求硬件和应用程序保持非常高的帧速率。典型的PCVR设置包括头显，PC和一对必须实时工作的手持式控制器。这一设置必须支持流畅的控制器和游戏移动、六自由度动画、头部移动和两个90到120 FPS的渲染过程。将所述设置切换到无线模式，通信信道同样必须能够进行实时数据传输。
高通在2021年与《Virtual Desktop》的开发团队Guy Godin合作，为Adreno Motion Engine添加了空间扭曲功能，从而提高PCVR渲染性能。
空间扭曲功能可以及时生成丢失帧，无需PC开销，从而减少PC到头显的带宽和编码器压力。这令可用的PC渲染时间和有效编码器比特率加倍。
日前，高通XR业务的战略和合作伙伴负责人布莱恩·福格尔桑（Brian Vogelsang）通过一篇博文介绍了同步空间扭曲是如何提升VR体验的性能。下面是映维网的具体整理：
XR帧外推

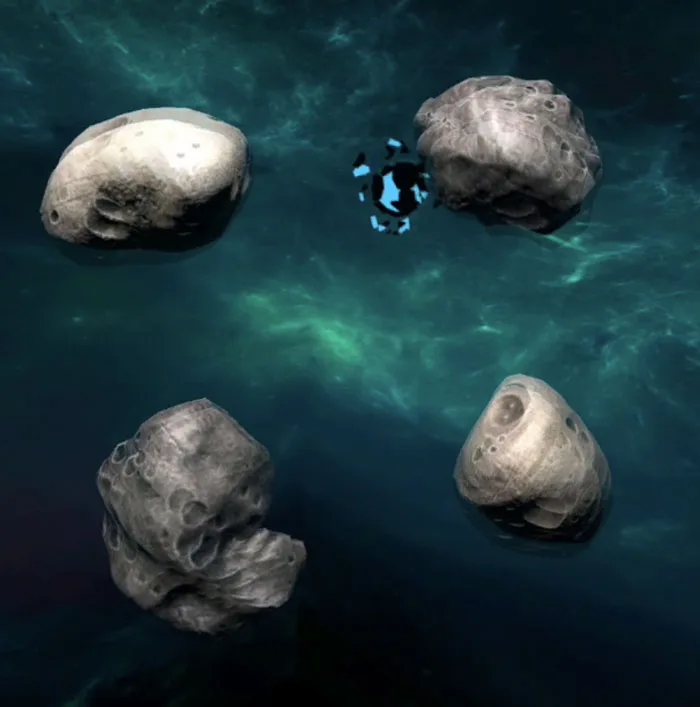

当应用的渲染速率与显示器的硬件显示刷新速率匹配时，高性能渲染就会出现。实现这一点的方法包括异步时间扭曲（Asynchronous Time Warp；ATW），它可以纠正渲染和当前姿态之间头部旋转的细微差异。它同时可以确保低延迟的头部运动反映在显示屏，这对于防止晕动症非常重要。然而，传统的ATW只能纠正头部旋转，无法应对游戏动画、控制器运动、六自由度运动或游戏动画。当渲染速率与显示速率不匹配时，帧抖动可能表现为双图像、重影或模糊。
用空间扭曲克服抖动
抖动可以通过空间扭曲技术来解决，这是一种填充缺失帧的技术。空间扭曲存在数种变体：
-
异步空间扭曲（Asynchronous Space Warp）
-
应用空间扭曲（Application Space Warp）
-
运动平滑（Motion Smoothing）
-
同步空间扭曲（Synchronous Space Warp；SSW）
所述技术可以生成一个新的帧并防止渲染重复的帧。视频帧插值在过去帧和未来帧之间生成一个中间帧。与之类似，VR生成一个从先前渲染的帧推断出的未来帧。
帧外推

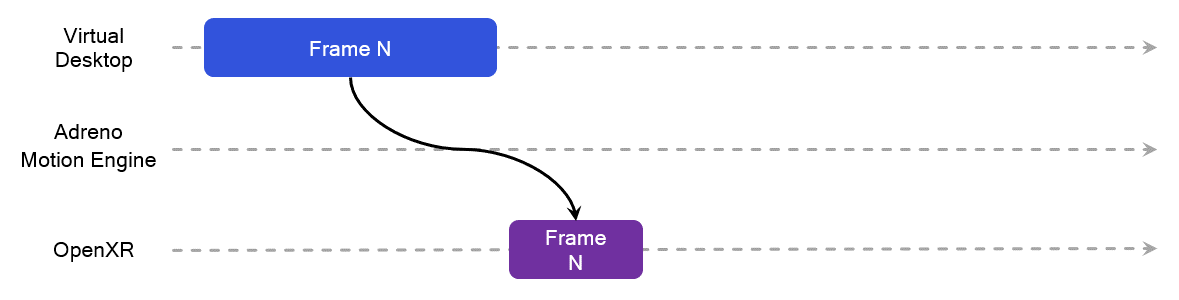

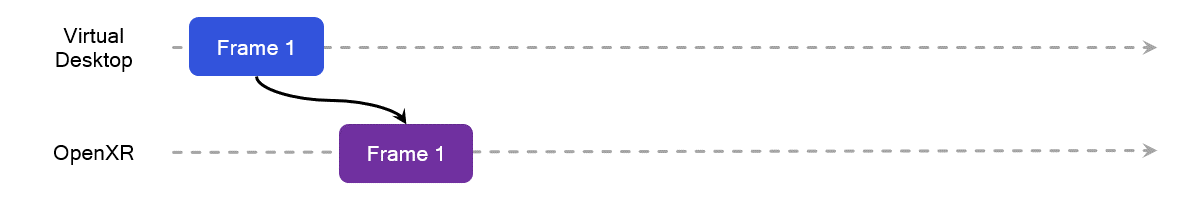

当XR设备的显示速率为90 FPS时，应用渲染完成的剩余时间不到11毫秒。在120 FPS时，应用渲染必须在8毫秒内完成。有关渲染速率和显示速率匹配的理想场景，请参见下面的GIF动图：
在无线PCVR的渲染设置中，游戏的需求可能超出范围，并导致渲染和显示速率不匹配。在这种情况下，空间扭曲可以帮助用户开玩更高刷新率的游戏。
例如，在120 FPS的显示速率下，空间扭曲可以允许游戏以60 FPS的速度渲染，亦即PC完成帧的可用时间加倍。空间扭曲通过外推显示帧速率来填充每一个丢失帧，从而消除抖动并提供120 FPS的感知。以半速率渲染同时可以发送较少但较大的帧，从而减轻视频编码器和网络的压力，并在相同带宽下为头显提供两倍的可用比特率。这一外推过程如下所示：
在《Virtual Desktop》中启用同步空间扭曲

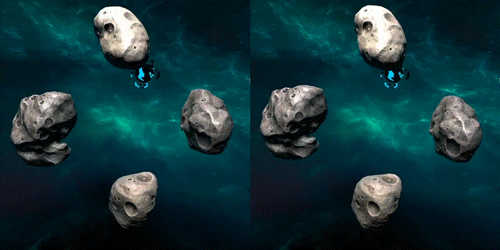

在《Virtual Desktop》中启用同步空间扭曲需要在Adreno Motion Engine中创建一个新界面，利用两个颜色输入帧，渲染的姿态，和目标姿态来生成一个新的外推帧。结果如下所示：

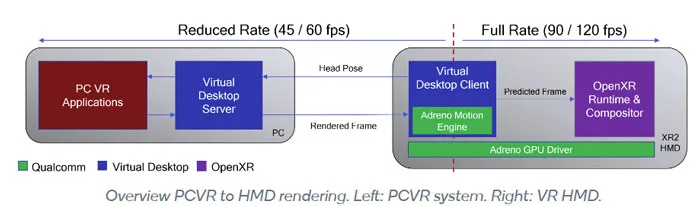

以下是PCVR到头显渲染的工作原理概述：
-
《Virtual Desktop》客户端应用读取姿态并将其发送到PC以生成帧。
-
PC渲染请求的帧，然后对其进行编码并通过Wi-Fi发送至头显。
-
头显客户端应用对帧进行解码，并将其提交给OpenXR运行时，OpenXR会在用户的显示器合成帧。
注：当头显以120 FPS的速度运行时，PC渲染应用帧的时间少于8毫秒。
所有步骤必须以尽可能低的延迟执行，以最小化运动到光子延迟。
同步空间扭曲可防止《Virtual Desktop》出现抖动：
-
当《Virtual Desktop》检测到未接收新帧时，它会将最后两个真实渲染帧，及其各自的姿态和目标输出姿态提供给Adreno Motion Engine。
-
Adreno Motion Engine使用最后两帧、渲染姿态和目标姿态来生成外推帧。
-
《Virtual Desktop》客户端应用将所述帧传递给OpenXR以避免抖动。在这里，由于Adreno Motion Engine每隔一帧生成一次帧，因此PC只需以半速率渲染。然而，即使PC现在可以以半速率运行，《Virtual Desktop》客户端应用和Adreno Motion Engine依然必须以原始目标帧速率完成整个外推过程。在120 FPS的速度下，Adreno Motion Engine必须生成两个新帧，每只眼睛一个帧，所有时间都在7毫秒以下，同时要为时间扭曲留出运行空间。
Adreno Motion与同步空间扭曲

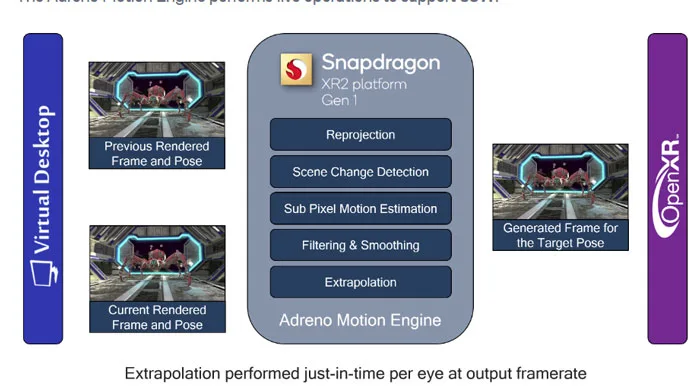

为支持同步空间扭曲，Adreno Motion Engine需要执行五项操作：
-
Reprojection重投影：在PC使用不同的头部姿态渲染两个帧。为了准确确定应用运动，删除头部姿态增量，并考虑渲染帧的视场。Adreno Motion Engine将两个输入帧重投影到目标输出姿态，类似于时间扭曲。
-
Scene Change Detection场景变动检测：当输入帧不相交时进行检测，因此计算运动时找不到任何相关性，从而导致外推帧较差。这可能发生在各种场景中。Scene Change Detection同时检测渐变过渡以及菜单和UI，它们都是不应该外推的场景。
-
Sub Pixel Motion Estimation亚像素运动估计：一旦两个输入帧处于相同的目标头部方向，就会执行运动估计以识别帧之间的动画增量。运动矢量以X和Y中的16位浮点值返回。子像素分辨率有助于在渐变曲面提供平滑过渡。
-
Filtering and Smoothing过滤和平滑：在将原始运动矢量用于外推之前，执行空间过滤和平滑。这有助于减少异常值并提供平滑度。这可以避免丢失边缘细节，特别是双手和控制器周围的细节。
-
Extrapolation外推：最后渲染的帧和生成的运动矢量用于外推并在未来半步生成新帧。这个步骤同时应用目标头部姿态扭曲（在生成运动矢量时提取）。
根据exposed的OpenXR HMD功能，可以选择将最后的外推步骤卸载到OpenXR合成器，从而进一步释放头显资源。
结论
要在短时间内达到所需的高帧速率，需要做的事情有很多。尽管理想情况下PC和Wi-Fi可以满足，但依然会出现无法满足需求的时刻，所以诸如同步空间扭曲等技术非常有必要。
Adreno Motion Engine的低延迟、实时帧外推功能可以支持采用同步空间扭曲功能的《Virtual Desktop》够减少视频编码器和网络压力，同时将每帧可用的PC渲染时间加倍。由于整个工作负载都发生在采用高通骁龙XR2的头显之中，因此不需要额外的PC，从而进一步方便用户享受《Virtual Desktop》体验。
