Meta研究员提出薄型AR波导清晰度硬极限：500µm下为2.13弧分

编辑：广东客 | 分类：论文 | 2026年10月12日

LED和micro-LED因宽光谱不受此限

（映维网Nweon 2026年10月12日）Meta Reality Labs的一名光学研究员分享了一项界定薄型AR波导能做到多清晰的硬性上限：窄线宽激光照明的薄型均匀AR波导受全内反射角离散化限制，在500µm厚度、40度TIR角下角分辨率下限为2.13弧分，达不到1弧分目标。

Meta研究员提出薄型AR波导清晰度硬极限：500µm下为2.13弧分

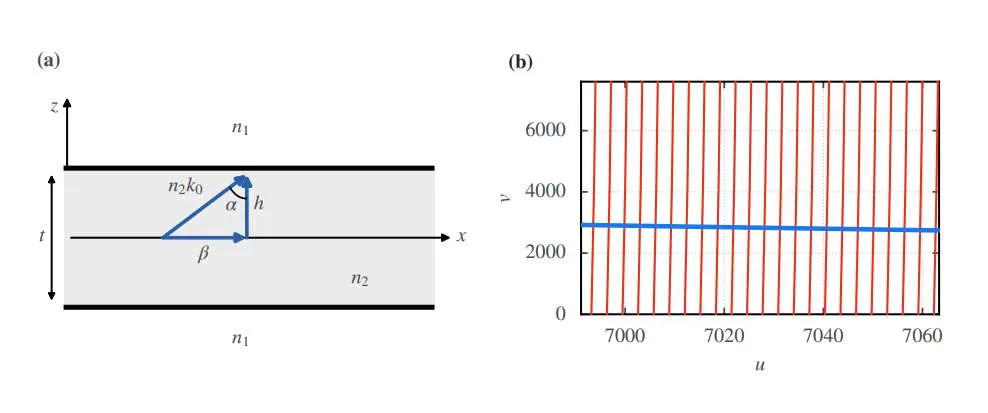

研究员论证的是几何问题，而不是工程问题。有限厚度的玻璃板只支持一组离散的全内反射角，所以波导能传输的方向只能取离散值，而它们之间的间距为角分辨率设下了下限。玻璃板越薄，这个下限越差。在500µm厚度下，由299.6nm入耦合光栅在正入射时产生的40度TIR角，研究员给出的下限是2.13弧分。通常目标是1弧分，即每度60像素，大致相当于健康人眼的视觉敏锐度。

增厚收效缓慢。把基板增到750µm，对于50度以下的大多数TIR角，极限仍高于1弧分。他指出，要在42度以下达到1弧分，“需要厚度超过1mm的基板”。

◐ 激光照明才是受影响的场景

研究员本身划出了边界：“基于LED和micro-LED的显示器因其宽光谱而不受影响，而基于窄线宽激光、采用薄而均匀波导的显示器则会受到这一限制。”结论给这个余量一个具体数字：micro-LED的线宽远高于10nm，比在500µm厚度下让该效应哪怕显现出来所需的0.1nm高出两个数量级以上。

制造工艺也能把它抹掉。若在光瞳复制周期内厚度变化超过约100nm，就足以把模式抹开，从而消除该极限；研究员称，这会以调制传递函数为代价。

两条规避路径的效果都不如预期。光瞳截断只有在复制周期接近眼瞳时才有帮助：当TIR角为75度时，周期达到3.73mm，超过由3mm眼瞳和3mm输入光瞳设定的3mm阈值，于是只有一个复制光瞳到达，极限随之消失。在500µm、40度时，附录数出7.15个重叠复制光瞳，约七个，共振仍然尖锐。出耦合损耗则完全帮不上忙：以有代表性的5%效率计算，精细度为122.5，要求只放宽不到1%。

◐ 没有任何点名

当然，研究人员没有点名任何产品。没有提到Ray-Ban Display、Orion或任何竞争对手的眼镜，没有测量已出货硬件，同时没有附带公司立场：这是一篇单作者预印本，未附同行评审声明，以CC BY-NC-ND许可发布，Meta的署名属于作者本人，而不属于这项论证。其致谢称，这项研究得到Meta旗下Reality Labs的支持。

论文只讨论了TE偏振，并指出非偏振或双偏振照明会使模式间距大致减半。不过他补充说，在使用激光光源时，TE是典型偏振。
