Lumus提出部分内反射矩形光导结构简化AR眼镜制造
将主要的光束扩展功能转移到一个结构简单、易于批量生产的矩形玻璃块（PRLG），仅通过一个特殊涂层让光“泄漏”出来，再通过外部的一组反射面进行引导
（映维网Nweon 2025年11月11日）AR眼镜等近眼显示设备需要将图像放大并投射到人眼，而传统方法依赖在玻璃内部雕刻大量精密反射面，工艺复杂、良率低、成本高，在小型化、制造成本和图像质量之间难以兼顾。在一份专利申请中，Lumus提出了一种“部分内反射矩形光导（PRLG）” 结合外部反射面的设计，通过将主要的光束扩展功能转移到一个结构简单、易于批量生产的矩形玻璃块（PRLG），仅通过一个特殊涂层让光“泄漏”出来，再通过外部的一组反射面进行引导，从而在保证性能的同时，大幅降低了制造难度和成本。
从概念上讲，PRLG是一种矩形光导，它不依赖于嵌入式小面来耦合出图像光束，而是在光导的一个主表面上使用部分反射器，使得光束在沿光导长度传播时能够逐渐发射（”泄漏”）。发射光束的方向是内部光束路径的延续，沿着路径，它们入射到部分反射主表面上（由于材料折射率的差异可以发生任何折射偏转，但没有衍射）。在相邻光导中提供了一组辅助的嵌入式部分反射表面，以便重定向发射的光，使其在光导或相邻光导内传播，朝向耦出装置。

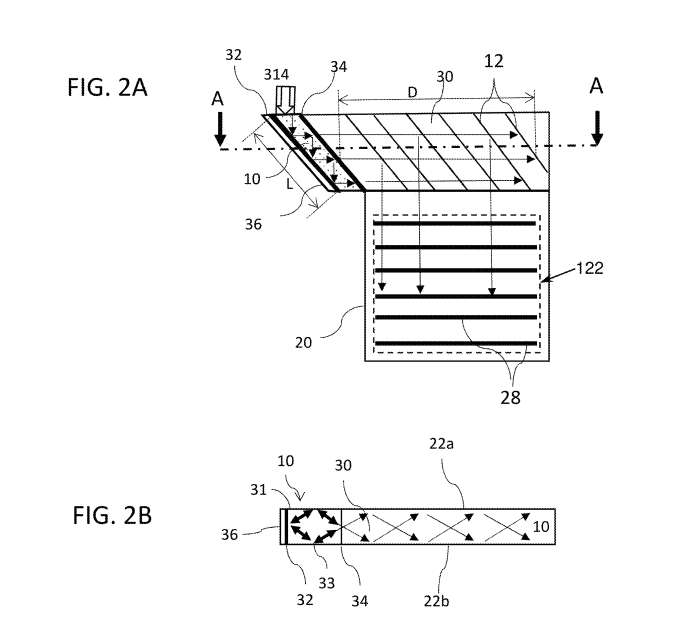

如图2A和2B所示，PRLG 10由透明材料形成，并具有第一和第二相互平行的主表面31和33，以及垂直于第一和第二主表面的第三主表面32，其中第一、第二和第三主表面在一定入射角范围内支持内反射，例如通过全内反射（TIR）或通过提供反射涂层。矩形横截面形状由平行于第三主表面32的第四主表面34完成。第四主表面34的至少一部分（优选全部）设有非衍射性部分反射涂层。
